Tête d'alésage tournant les broches

Plage de diamètres : 22 mm – 127 mm (0,866” – 5”)
• Plage de longueur : 56 mm à 77 mm (2,205 po à 3,031 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Deux porte-plaquettes opposés équilibrent les forces de coupe tandis que les deux plaquettes coupent simultanément
• Convient pour l'alésage interne et externe
• Voir page 98 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Système de contre-alésage modulaire

Plage de diamètres : 30 mm – 160 mm (1,181 ” – 6,299”)
• Plage de longueur : 29 mm à 56 mm (1,142 po à 2,205 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Les têtes modulaires interchangeables réduisent les stocks d'outillage
• Le réglage précis des vis permet un réglage précis du diamètre
• La construction modulaire minimise les vibrations et la déflexion
• Prend en charge l'alésage arrière
• Voir page 112 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Tête d'alésage grossière à coupe lourde

Plage de diamètres : 25 mm – 90 mm (0,984” – 3,543”)
• Plage de longueur : 38 mm à 75 mm (1,496 po à 2,953 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Construction robuste pour les applications à enlèvement de métal élevé
• Le serrage rigide de la cartouche améliore la précision et la stabilité du positionnement
• Prend en charge l'alésage de trous borgnes à 90° et l'alésage de trous traversants à 75°
• Conçu pour les charges de coupe lourdes avec des vibrations réduites
• Voir page 97 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Tête de finition pour tournage de broches

Plage de diamètres : 8 mm – 120 mm (0,315 ” – 4,724 ”)
• Plage de longueur : 78 mm (3,071 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Plage d'alésage externe : 8 mm à 127 mm
• Plage d'alésage interne : 80 mm – 242 mm
• Porte-plaquette réversible en carbure pour alésage interne et externe
• La conception à double bras contrepoids réduit les vibrations et la déflexion
• Voir page 106 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

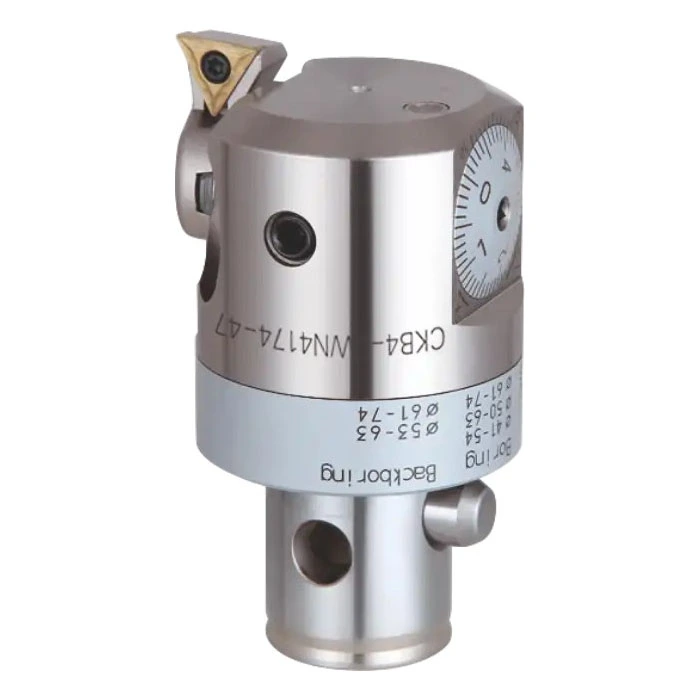

Tête d'alésage de précision EWN

Plage de diamètres : 20 mm – 203 mm (0,787” – 7,992”)
• Plage de longueur : 32,5 mm – 71 mm (1,28 po – 2,795 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Réglage précis du vernier avec 0,01 mm par division
• Vitesse de coupe maximale : 1200 m/min
• Conception prééquilibrée pour l'usinage à grande vitesse
• Alimentation en liquide de refroidissement
• Capacité d'alésage standard
• Fourni avec porte-insert ENH3-1
• Voir page 101 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure XOMT

Plage de diamètres : 4,9 mm – 15,9 mm (0,193” – 0,626”)
• Plage de longueur : 2,42 mm – 5,04 mm (0,095 po – 0,198 po)
• Matériau : Carbure

Caractéristiques et avantages

• Compatible avec les systèmes de forage XO
• Géométrie carrée avec points centraux surélevés
• Conçu pour être utilisé comme insert central avec le SPMT comme homologue périphérique
• Initie la coupe et favorise la formation stable de copeaux
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure WCMT type DS

Plage de diamètres : 5,56 mm – 12,7 mm (0,219” – 0,5”)
• Plage de longueur : 2,38 mm – 4,76 mm (0,093 po – 0,187 po)
• Matériau : Carbure

Caractéristiques et avantages

• Compatible avec les systèmes de forage WCMT.
• Géométrie trigone à trois arêtes coupantes
• La conception de la face de coupe alvéolée améliore le contrôle des copeaux et la stabilité de coupe
• Optimisé pour un meilleur contrôle des copeaux et des performances de perçage stables.
• Voir page 92 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

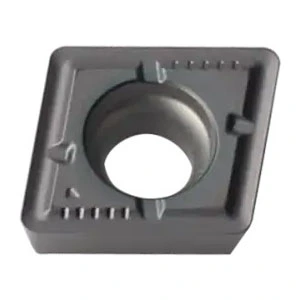

Insertion en carbure G

Plage de diamètres : 4,2 mm – 15,2 mm (0,165” – 0,598”)
• Plage d'épaisseur : 2 mm à 6 mm (0,079 po à 0,236 po)
• Matériau : Carbure

Caractéristiques et avantages

• Compatible avec les systèmes de forage WDX
• La conception à insert unique peut être utilisée à la fois en position centrale et périphérique en modifiant l'orientation de l'insert.
• La géométrie rhombique offre une résistance et un dégagement de pointe pour les applications de forage.
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

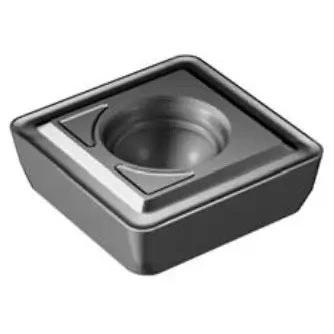

880 inserts périphériques

Plage de diamètres : 4,6 mm – 18,6 mm (0,181” – 0,732”)
• Plage d'épaisseur : 2 mm à 5,5 mm (0,079 po à 0,217 po)
• Matériau : Carbure

Caractéristiques et avantages

• Conçu spécifiquement pour la perceuse 880 U
• Fonctionne comme plaquette de coupe périphérique
• Produit le diamètre final du trou et la finition de surface
• Fonctionne en combinaison avec l'insert central 880 pour des performances de perçage stables
• Voir les pages 36 à 45 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

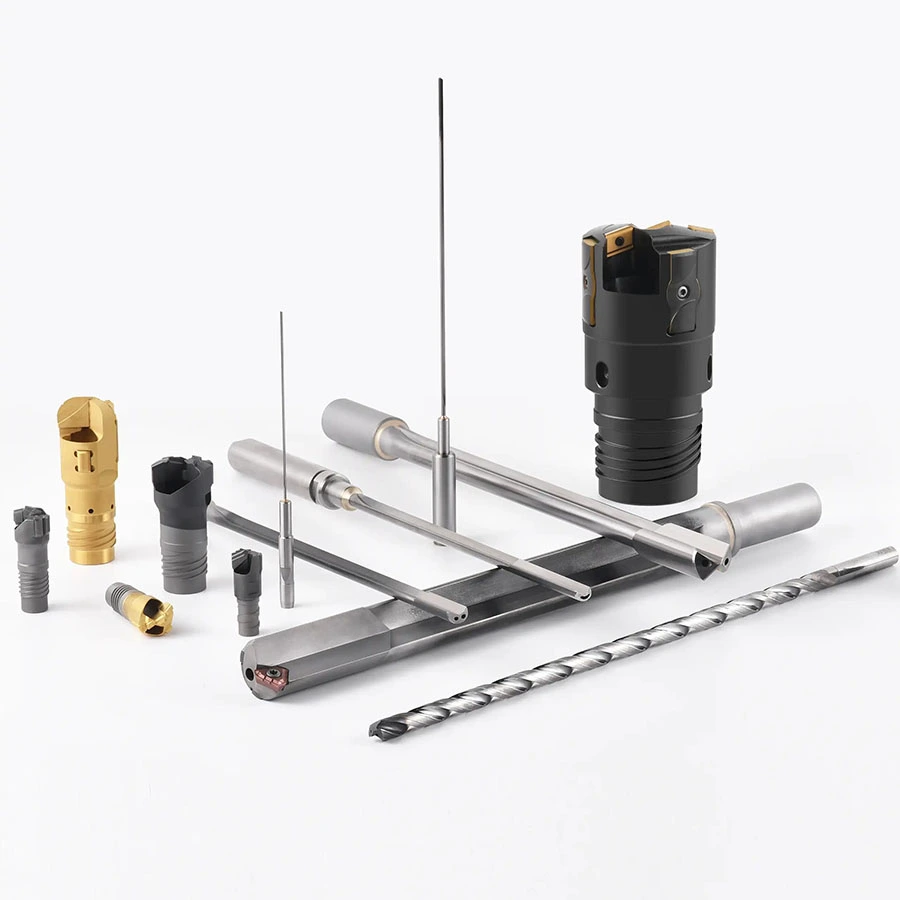

Perceuse à pistolet à insert indexable

• Plage de diamètres : 12,02 mm – 35,02 mm (0,551 po – 1,654 po)
• Plage de longueur : 100 mm à 2 150 mm (3,937 po – 84,646 po)
• Matériau : Acier H13

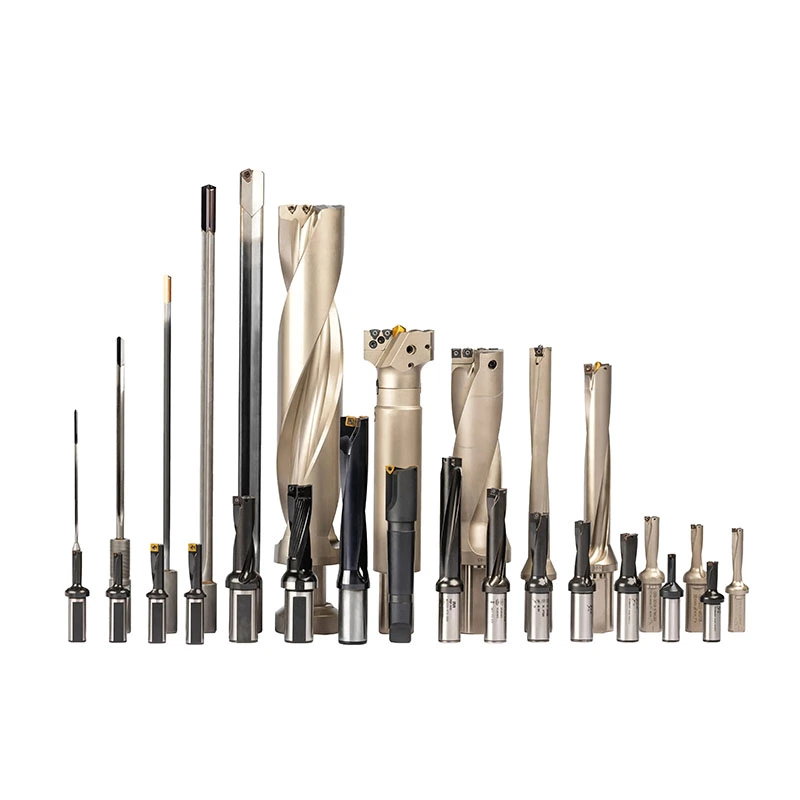

Foret à pistolet brasé

Plage de diamètres : 3 mm – 32 mm (0,119 ” – 0,473”)
• Plage de longueur : 235 mm – 1 800 mm (9,252 po – 70,866 po)
• Matériau : Carbure

Caractéristiques et avantages

• Pointe de forage en carbure brasée en permanence sur un tube de forage traité thermiquement et une tige en acier rectifiée avec précision.
• La construction brasée en une seule pièce fournit un ensemble de perçage rigide
• Disponible avec différentes qualités de carbure et revêtements résistants à l'usure
• Convient au perçage de trous profonds dans l'acier, l'acier inoxydable, la fonte, l'aluminium et d'autres matériaux techniques
• Les patins de guidage rectifiés avec précision améliorent le guidage des trous
• Voir page 117 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

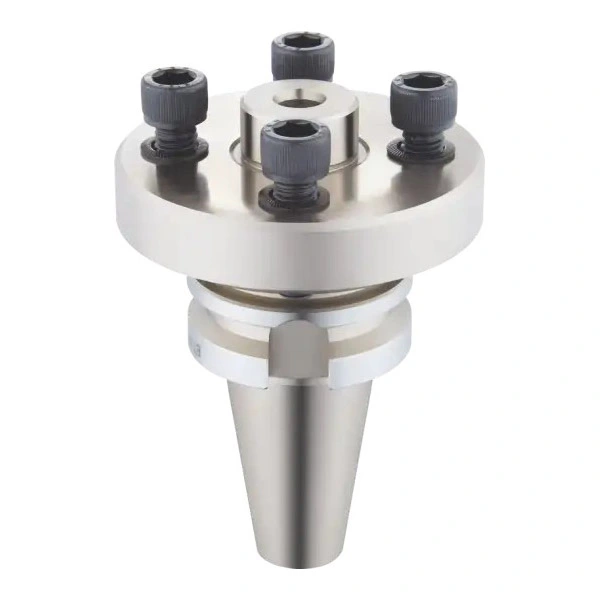

Support de tête d'alésage de grand diamètre

Plage de diamètre : 100 mm (3,937 ”)
• Plage de longueur : 60 mm – 300 mm (2,362 po – 11,81 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Conçu pour les têtes d'alésage Acckee de grand diamètre
• Construction rigide pouvant résister à des forces de coupe élevées lors de l'ébauche et de la finition
• Le système de serrage à quatre points répartit uniformément les forces de coupe
• Quatre vis de serrage améliorent la rigidité et réduisent les vibrations
• Voir page 108 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

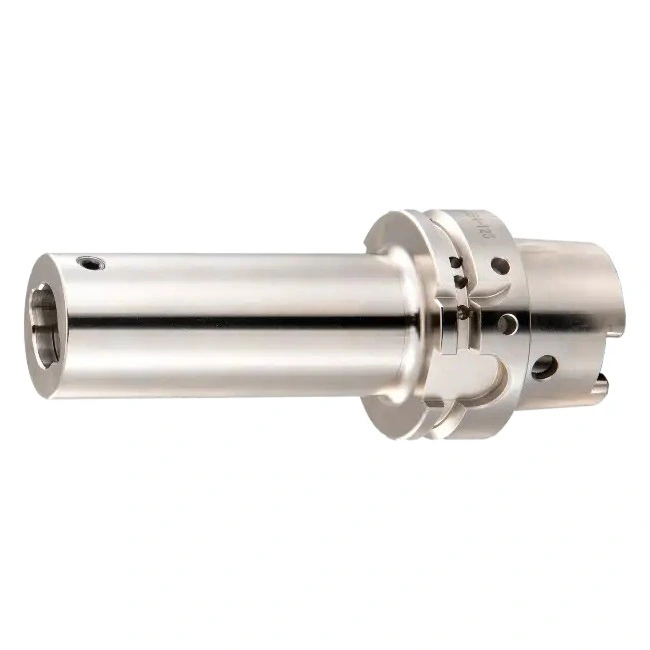

Titulaire HSK

Plage de diamètres : 19 mm – 63 mm (0,788” – 2,48”)
• Plage de longueur : 85 mm – 155 mm (3,346 po – 6,102 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface à tige creuse permet un contact simultané avec le cône et la face pour une rigidité accrue
• Faux-rond maximum : 0,005 mm
• Tolérance d'alésage H5
• Équilibré sur G6.3 à 15 000 tr/min
• Équilibrage G2.5 en option disponible pour les applications à vitesse plus élevée
• Compatible avec les outils à queue plate droite et inclinée conformes à la norme DIN 1835-B
• Voir page 110 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

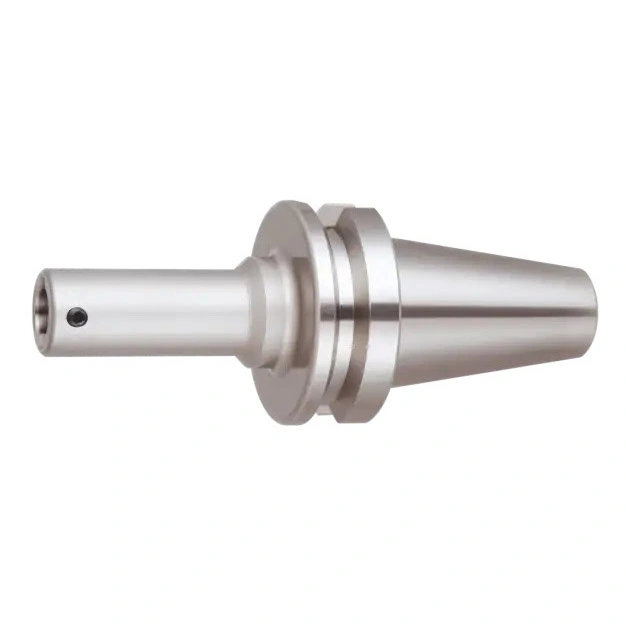

Titulaire du CKB

Plage de diamètres : 19 mm – 63 mm (0,748” – 2,48”)
• Plage de longueur : 80 mm à 285 mm (3,15 po à 11,22 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface modulaire fournit une connexion rigide entre la broche et l'outil de coupe
• L'interface de précision garantit un positionnement précis et un serrage fiable
• Disponible en type A et type B
• Le type B présente une base de serrage plus épaisse pour une rigidité et une résistance aux vibrations accrues.
• Voir page 111 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

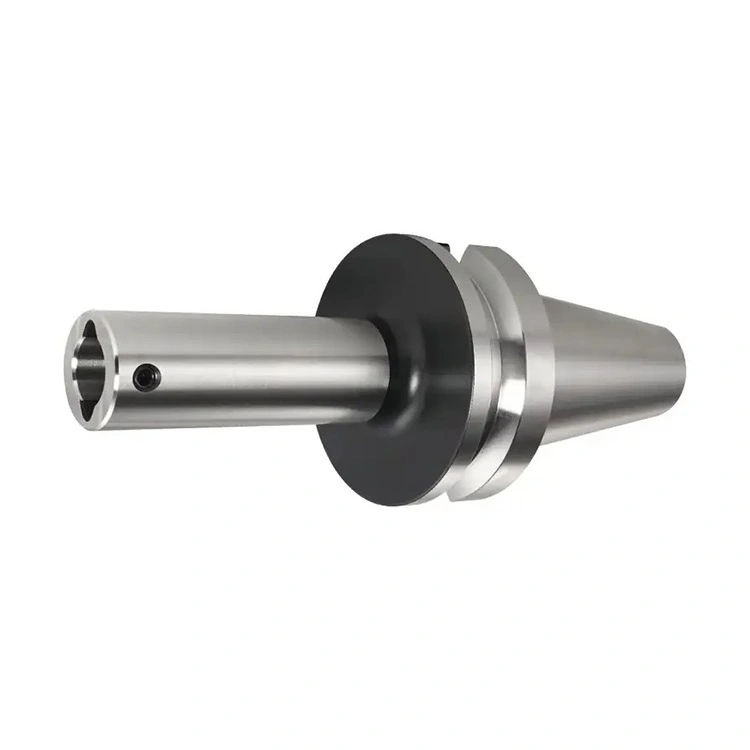

Support d'alésage BBT

Plage de diamètres : 19 mm – 64 mm (0,748” – 2,519”)
• Plage de longueur : 115 mm à 160 mm (4,528 " à 6,299 ")
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface de broche à double contact engage à la fois la face conique et la face de la bride
• Vibrations réduites lors de l'usinage à grande vitesse
• Vis de serrage simple précision
• Voir page 112 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

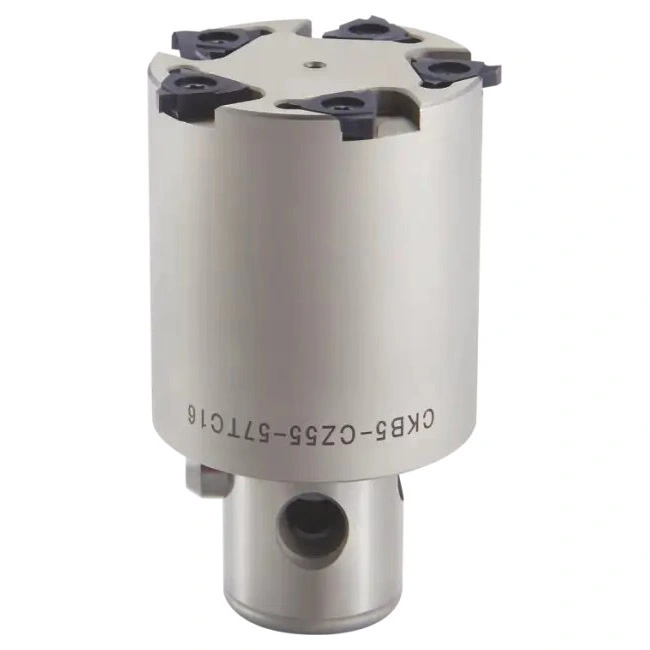

Fraise à fente

Plage de diamètres : 28 mm – 70 mm (1,102” – 2,756”)
• Plage de longueur : 35 mm – 70 mm (1,378 po – 2,756 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Disponible avec 3 ou 5 plaquettes carbure indexables de type TGF
• Convient aux opérations de rainurage, de fraisage d'épaulements et de fraisage général
• Se monte directement sur le support CKB
• Voir page 115 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

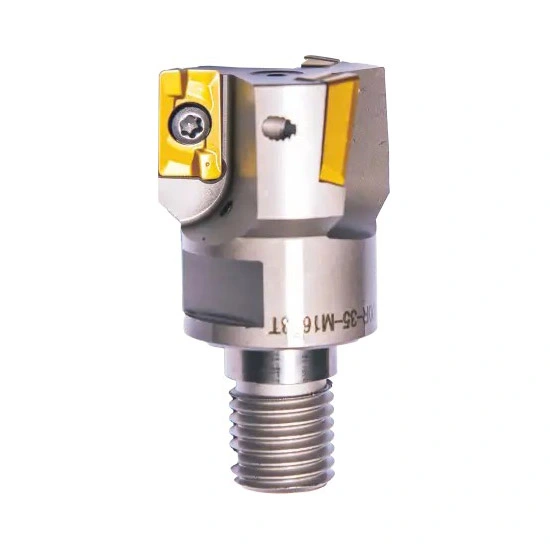

Fraise modulaire

Plage de diamètres : 16 mm – 35 mm (0,63” – 1,378”)
• Plage de longueur : 25 mm à 43 mm (0,984 po à 1,693 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Peut accueillir 3 plaquettes carbure indexables de type APMT
• Convient aux opérations de surfaçage et de fraisage général
• Se monte directement sur le support CKB
• La conception modulaire permet une conversion rapide entre les opérations d'alésage et de fraisage
• Voir page 116 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

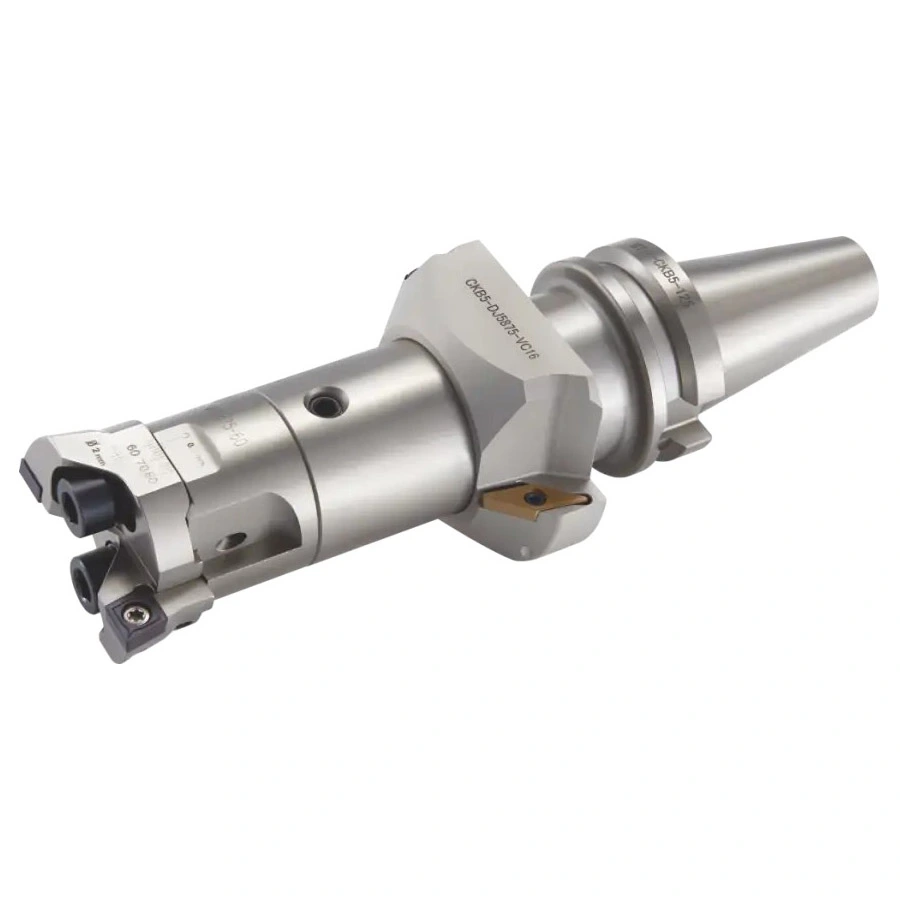

Outil de chanfreinage avec insert indexable

Plage de diamètres : 22 mm – 100 mm (0,866” – 3,937”)
• Plage de longueur : 20 mm à 30 mm (0,787 po à 1,181 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Disponible avec des angles de chanfrein de 30° ou 45°
• Plaquette en carbure indexable de type VCMT en forme de diamant
• Se monte directement sur le support CKB
• Compatible avec les têtes d'alésage ébauche CKB pour les opérations combinées d'alésage et de chanfreinage
• Voir page 115 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

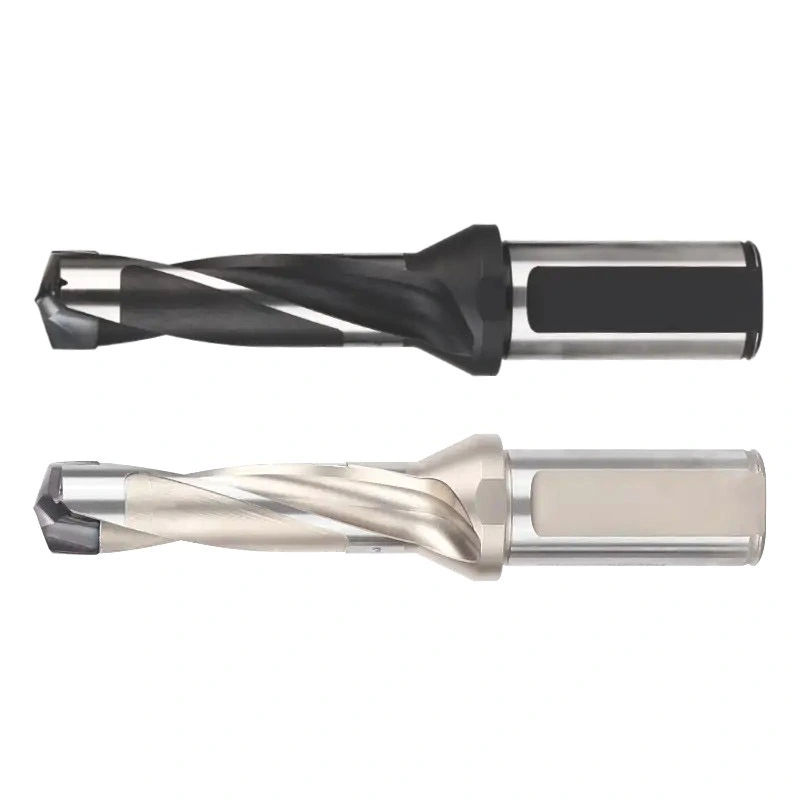

Foret SEM

Plage de diamètres : 12,5 mm – 32,1 mm (0,492” – 1,264”)
• Plage de longueur : 1,5XD, 3XD, 5XD, 8XD, 10XD
• Disponible en acier H13 pour l'usinage de haute précision et 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• Comprend trois matériaux différents de têtes de forage SEM échangeables : TiAlN de qualité Ac7315 avec revêtement multicouche PVD, TiAlN de qualité Ac7320 avec revêtement PVD et nuance ACPM45 avec revêtement TiAlN multicouche.
• La conception à quatre poches murales permet une durée de vie accrue des inserts et des forets, ainsi qu'un retrait simple de la clé.
• Les têtes de forage interchangeables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru directement vers la zone de coupe, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Voir page 51 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Foret YLMD Max

Plage de diamètres : 45 mm – 180 mm (1,772 ” – 7,087”)
• Plage de longueur : 55 mm – 98 mm (2,165 po – 3,858 po)
• Uniquement disponible en acier H13 pour un usinage de haute précision

Caractéristiques et avantages

• Les porte-outils modulaires peuvent accueillir deux ou trois plaquettes en carbure, augmentant ainsi les taux d'enlèvement de matière tout en conservant une excellente stabilité de coupe.
• Le foret pilote à revêtement TiN offre un centrage précis, une meilleure résistance à l'usure et une durée de vie prolongée de l'outil
• Les canaux de refroidissement internes fournissent le liquide de refroidissement directement à la zone de coupe pour un refroidissement amélioré, une évacuation efficace des copeaux et une durée de vie plus longue de la plaquette.
• Les plaquettes indexables avec géométrie DS de WCMT permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Voir page 82 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Exercice sur piste

• Plage de diamètres : 22 mm à 36 mm (0,866 po à 1,417 po)
• Uniquement disponible en acier H13 pour un usinage de haute précision

880 plaquettes en carbure

Plage de diamètres : 4,57 mm – 17,9 mm (0,18” – 0,705”)
• Plage d'épaisseur : 2 mm à 5,5 mm (0,079 po à 0,217 po)
• Matériau : Carbure

Caractéristiques et avantages

• Conçu spécifiquement pour la perceuse 880 U
• Fonctionne comme plaquette de coupe périphérique
• Produit le diamètre final du trou et la finition de surface
• Fonctionne en combinaison avec l'insert périphérique 880 pour des performances de perçage stables
• Voir les pages 36 à 45 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure XCMT

Plage de diamètres : 4,40 mm – 17,40 mm (0,173 ” – 0,685 ”)
• Plage d'épaisseur : 1,70 mm – 5,56 mm (0,067 po – 0,219 po)
• Matériau : Carbure

Caractéristiques et avantages

• Conçu pour être utilisé comme insert unique dans les systèmes de forage TCAP
• Géométrie rhombique de 86° avec un angle de dépouille de 7°
• Fournit un équilibre entre résistance des bords, dégagement et stabilité de coupe.
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure SP

Plage de diamètres : 3,5 mm – 14,3 mm (0,138” – 0,563”)
• Plage d'épaisseur : 1,4 mm – 5,2 mm (0,055 po – 0,205 po)
• Matériau : Carbure

Caractéristiques et avantages

• Géométrie carrée avec quatre arêtes de coupe droites
• Conçu pour être utilisé comme insert périphérique et central dans les systèmes de forage SPGT
• Produit un diamètre de trou final et une finition de surface précis
• Voir page 92 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure SOMT

Plage de diamètres : 4,9 mm – 15 mm (0,193” – 0,591”)
• Plage d'épaisseur : 2,38 mm – 4,8 mm (0,094 ” – 0,189 ”)
• Matériau : Carbure

Caractéristiques et avantages

• Compatible avec les systèmes de forage SOMT, comme insert périphérique et central
• Géométrie carrée aux côtés concaves avec quatre arêtes de coupe
• Favorise un flux fluide des copeaux tout en conservant une résistance élevée des bords
• Voir page 92 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure SPMT

Plage de diamètres : 4,7 mm – 15,2 mm (0,185 ” – 0,598”)
• Plage d'épaisseur : 2,4 mm – 4,98 mm (0,094 ” – 0,196 ”)
• Matériau : Carbure

Caractéristiques et avantages

• Compatible avec les systèmes de forage XO.
• Géométrie carrée avec quatre arêtes de coupe droites
• Conçu pour être utilisé comme insert périphérique avec le XOMT comme homologue central
• Produit un diamètre de trou final et une finition de surface précis
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Inserts en carbure WCMT

Plage de diamètres : 4,57 mm – 12,7 mm (0,18” – 0,5”)
• Plage d'épaisseur : 1,59 mm – 4,76 mm (0,063 po – 0,187 po)
• Matériau : Carbure

Caractéristiques et avantages

• La géométrie Trigon offre une résistance de coupe plus faible et une action de coupe douce pour une efficacité de perçage élevée.
• Trois arêtes de coupe utilisables offrent un équilibre entre productivité et économie de plaquettes.
• Convient au perçage général de l'acier, de l'acier inoxydable et de la fonte.
• Voir page 92 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

PORTE-ALÉSAGE SK

Plage de diamètres : 19 mm – 63 mm (0,748” – 2,48”)
• Plage de longueur : 80 mm à 215 mm (3,15 po à 8,465 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface conique SK offre un positionnement précis et une concentricité élevée
• Conception équilibrée adaptée à l'usinage à grande vitesse
• L'extension en option augmente la longueur de l'outil de 30 à 100 mm.
• L'extension offre une portée supplémentaire tout en conservant la rigidité
• Voir page 109 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Support d'alésage BT

Plage de diamètre : 95 mm (3,74 po)
• Plage de longueur : 70 mm – 400 mm (2,756 po – 15,748 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Interface de broche BT standard
• Le cône rectifié avec précision permet un positionnement précis
• Voir page 110 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Porte-cône Morse

Plage de diamètres : 25 mm – 40 mm (0,984” – 1,575”)
• Plage de longueur : 100 mm – 115 mm (3,937 po – 4,528 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Conçu pour les outils à queue conique Morse
• L'interface conique auto-centrée offre un alignement précis et une rigidité élevée
• Trois vis de serrage de précision améliorent la force de maintien et la stabilité de l'usinage
• Convient aux applications de perçage et d'alésage
• Voir page 91 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Porte-outils Weldon

Plage de diamètres : 20 mm à 40 mm (0,787 " à 1,575 ")
• Plage de longueur : 75 mm – 105 mm (2,953 po – 4,134 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface de tige Weldon assure un serrage sécurisé et une transmission de couple fiable
• Compatible avec les forets, les outils d'alésage et autres outils à tige cylindrique
• Deux vis de serrage de précision améliorent la rétention de l'outil et la résistance au mouvement sous de lourdes charges de coupe
• Permet des changements d'outils rapides avec un positionnement reproductible
• Voir page 91 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

0850 Jeu de têtes d'alésage

Plage de diamètres : 8 mm – 50 mm (0,315 ” – 1,969”)
• Plage de longueur : 80 mm à 145 mm (3,15 po à 5,709 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Comprend huit porte-plaquettes en carbure interchangeables
• Réglage du vernier avec 0,01 mm par division
• Les supports interchangeables réduisent le stock d'outillage
• Voir page 105 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Jeu de têtes d'alésage 2084

Plage de diamètres : 8 mm à 203 mm (0,315 " à 7,992")
• Plage de longueur : 52 mm (2,047 po)
• Matériau : Acier H13

Caractéristiques et avantages

• PAT. Plage de diamètres : 8 mm à 203 mm
• Plage de contre-alésage : 112 mm – 203 mm
• Système modulaire de 12 pièces
• Comprend huit porte-plaquettes en carbure interchangeables
• Cinq supports montés sur le dessus pour les petits diamètres
• Trois supports latéraux pour alésage de grand diamètre et arrière
• Réglage du diamètre de 0,01 mm par division
• Voir page 104 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

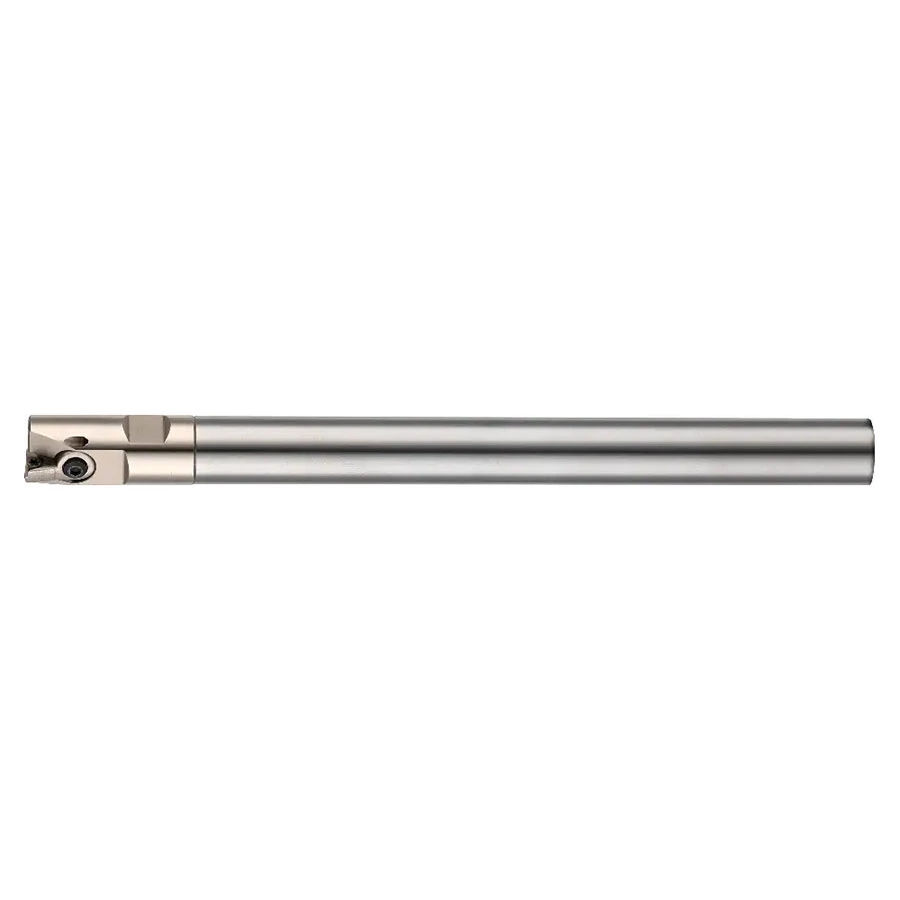

Tête d'alésage de précision de haute précision

Plage de diamètres : 16 mm – 60 mm (0,63 ” – 2,362 ”)
• Plage de longueur : 100 mm – 350 mm (3,937 po – 13,78 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Le système d'extension modulaire prend en charge des profondeurs d'alésage jusqu'à 250 mm
• Tête d'alésage de précision à plaquette unique
• La conception modulaire maintient la rigidité pendant l'alésage profond
• Voir page 103 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

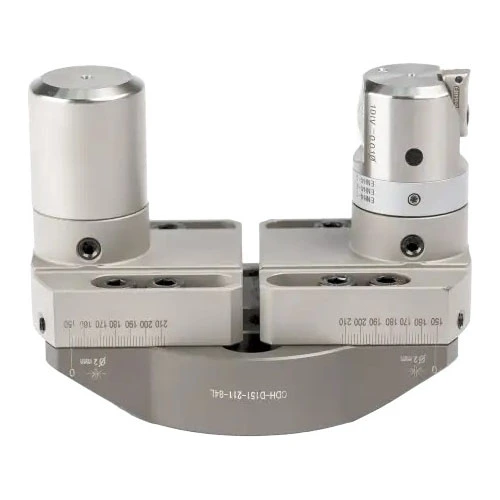

Tête d'alésage de finition de grand diamètre

Plage de diamètres : 151 mm – 750 mm (5,945 ” – 29,528”)
• Plage de longueur : 84 mm (3,307 po)
• Matériau : Acier H13

Caractéristiques et avantages

• PAT. Plage de diamètres : 151 mm – 750 mm
• Réglage du diamètre avec 0,01 mm par division
• Conception à deux bras avec un bras de coupe et un contrepoids
• La conception pré-équilibrée minimise les vibrations pendant la finition
• Voir page 106 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

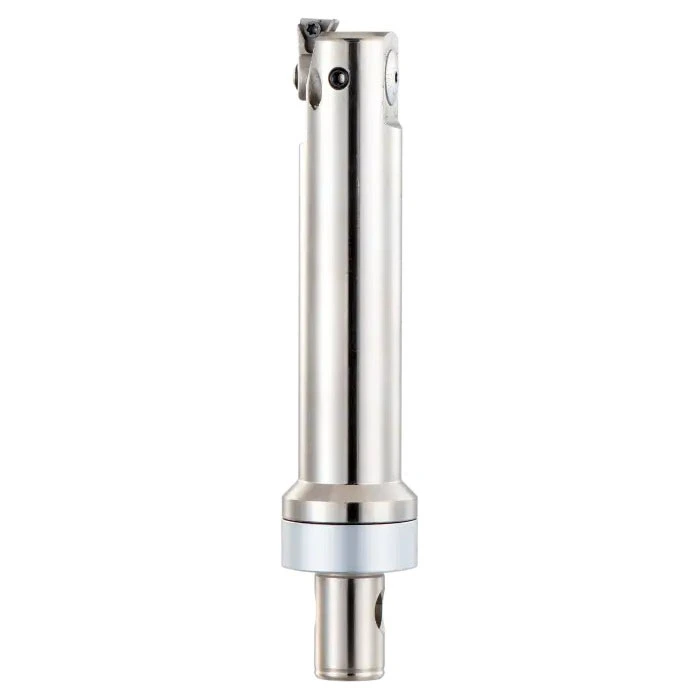

Tête d'alésage de finition ABS EWN

Plage de diamètres : 20 mm à 150 mm (0,787 " à 5,906 ")
• Plage de longueur : 35,5 mm – 101 mm (1,398 po – 3,976 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Longueur de coupe de 85 mm
• Réglage précis du vernier avec 0,01 mm par division
• Alimentation en liquide de refroidissement
• Capacité d'alésage standard
• Fourni avec porte-insert ENH3-1
• Voir page 102 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Tête d'alésage grossière de grand diamètre

Plage de diamètres : 151 mm – 750 mm (5,945 ” – 29,528”)
• Plage de longueur : 80 mm (3,15 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Applicable pour l'acier et l'aluminium
• Conçu pour l'alésage d'ébauche robuste de grand diamètre
• Convient aux coupes interrompues, aux surfaces inégales, aux alésages transversaux, aux débuts de bord, aux joints soudés et aux plaques empilées
• Voir page 98 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Tête d'alésage brute TWN

Plage de diamètres : 20 mm à 150 mm (0,787 " à 5,906 ")
• Plage de longueur : 35 mm à 75 mm (1,378 " à 2,953 ")
• Matériau : Acier H13

Caractéristiques et avantages

• Une tête d'alésage peut accueillir deux tailles de cartouches, réduisant ainsi les stocks d'outillage
• Le support de cartouche à trois côtés offre une rigidité et une résistance aux vibrations élevées
• Le serrage de la cartouche à contact intégral améliore la répartition de la charge et la force de serrage
• Faux-rond de la fraise inférieur à 0,02 mm
• Prend en charge l'alésage de trous borgnes à 90° et l'alésage de trous traversants à 75°
• Voir page 96 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Foret pour trous profonds

Plage de diamètres : 1,52 mm – 10 mm (0,06” – 0,394”)
• Plage de longueur : 160 mm – 295 mm (6,299 po – 11,614 po)
• Matériau : Carbure

Caractéristiques et avantages

• La construction en carbure monobloc intègre la pointe du foret, le corps et la tige en une seule pièce
• La conception monobloc élimine les joints soudés
• Les canaux de refroidissement internes fournissent le liquide de refroidissement directement au bord de coupe
• Conçu pour le perçage de trous profonds dans l'acier, l'acier inoxydable, la fonte et l'aluminium
• Voir page 122 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Forets WDX U

Plage de diamètres : 15 mm – 35 mm (0,591” – 1,378”)
• Plage de longueur : 2XD
• Uniquement disponible en acier H13 pour un usinage de haute précision

Caractéristiques et avantages

• Doté d'un bord périphérique et central qui utilise le même insert WDXT avec des orientations variables
• La sortie centrale de type Y permet une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 26 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Ensembles de forets en U en pouces

Plage de diamètres : 0,5" à 2,5" (12,7 mm à 63,5 mm)
• Plage de longueur : 3XD
• Disponible en acier H13 pour l'usinage de haute précision et 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• Dimensions en unités impériales standard, adaptées aux machines fabriquées aux États-Unis
• Compatible avec les inserts SPMT, WCMT et SOMT
• Doté d'une sortie centrale de type Y pour une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 31 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Foret en U 10D

Ce sont nos nouveaux produits pour la Chine ACCKEE 10D U Drill pour trous profonds. Ces forets sont fabriqués uniquement avec des matériaux de la plus haute qualité (H13), ce qui les rend incroyablement durables.

Foret TCAP U

Plage de diamètres : 8 mm à 32 mm (0,315 " à 1,26 ")
• Plage de longueur : 2,25XD – 3XD
• Uniquement disponible en acier H13 pour un usinage de haute précision

Caractéristiques et avantages

• Doté d'un insert XCMT unique pour les petits diamètres et une maintenance réduite
• La sortie centrale de type Y permet une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Un canal de liquide de refroidissement permet un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 29 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

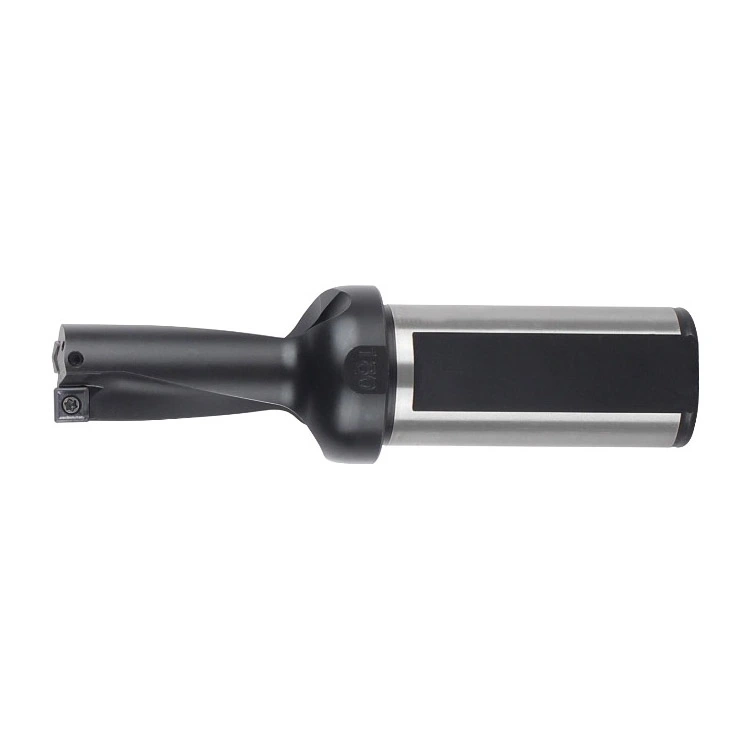

Foret XO U

Plage de diamètres : 12 mm – 35 mm (0,472 ” – 1,378”)
• Plage de longueur : 2XD – 5XD
• Uniquement disponible en acier H13 pour un usinage de haute précision

Caractéristiques et avantages

• Doté d'un bord périphérique avec un insert SPMT et d'un bord central avec un insert XOMT pour combiner les avantages d'un bord extérieur plat et pointu et d'un centre pointu.
• La sortie centrale de type Y permet une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 27 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

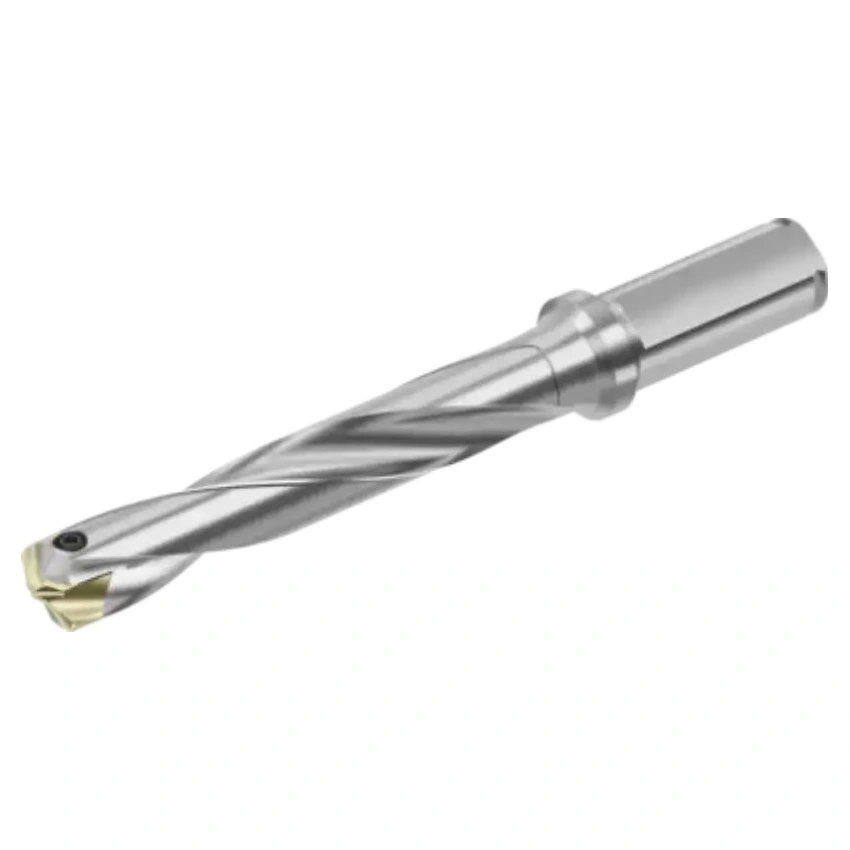

Foret Crownioc

Plage de diamètres : 12 mm à 37 mm (0,472 " à 1,457 ")
• Plage de longueur : 3XD, 5XD, 7XD, 10XD
• Uniquement disponible en 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• Comprend des pointes de forage en carbure échangeables fabriquées à partir d'un substrat en carbure à grains fins WPP25 avec un revêtement AlTiN (nitrure d'aluminium et de titane) appliqué à l'aide de la technologie HiPIMS (pulvérisation magnétron à impulsion haute puissance).
• Un revêtement supérieur en ZrN (nitrure de zirconium) de couleur dorée sert d'indicateur visuel d'usure, permettant aux opérateurs d'identifier rapidement l'usure de la plaquette et d'optimiser l'utilisation de l'outil.
• Conçu principalement pour le perçage des aciers à haute résistance ISO P jusqu'à 43 HRC, avec des applications secondaires dans la fonte ISO K
• Optimal pour le perçage traversant, le perçage borgne et le perçage de plaques empilées
• La conception de la pointe de forage interchangeable prend en charge des profondeurs de forage allant jusqu'à 10 × D sans perçage pilote
• Voir page 47 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Foret 880U

Plage de diamètres : 12 mm – 63 mm (0,472” – 2,48”)
• Plage de longueur : 2XD – 5XD
• Uniquement disponible en acier H13 pour un usinage de très haute précision

Caractéristiques et avantages

• Doté d'inserts en carbure à revêtement PVD périphérique et central pour les matériaux difficiles à usiner, tels que les roulements d'orientation et ASTM A572 Grade 50
• La sortie centrale à double hélice de type S permet une plus grande évacuation des copeaux, une plus grande résistance et une plus grande résistance à la fatigue.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 33 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

SOMT U Foreuse

Plage de diamètres : 13 mm – 40 mm (0,512 ” – 1,575”)
• Plage de longueur : 2XD – 5XD
• Disponible en acier H13 pour l'usinage de haute précision et 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• La section transversale plus épaisse et la forme inclinée de la plaquette SOMT sont optimales pour les coupes interrompues et les applications intensives.
• Doté d'une sortie centrale de type Y pour une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir les pages 5 et 18 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

Foret SP U

Plage de diamètres : 8,5 mm – 40 mm (0,335” – 1,575”)
• Plage de longueur : 2XD – 5XD
• Disponible en acier H13 pour l'usinage de haute précision et 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• La forme plate de la plaquette SP permet d'obtenir une arête de coupe plus tranchante et un meilleur contrôle des copeaux
• Doté d'une sortie centrale de type Y pour une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir les pages 1 et 14 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

WC U Foret

Plage de diamètres : 13 mm – 40 mm (0,512 ” – 1,575”)
• Plage de longueur : 2XD – 5XD
• Disponible en acier H13 pour l'usinage de haute précision et 42CrMo (Comparable à AISI 4140) pour les tours et l'usinage de faible précision

Caractéristiques et avantages

• La forme trigonale de la plaquette WCMT permet une résistance de coupe plus faible et une efficacité de perçage plus élevée, optimale pour le perçage traversant
• Doté d'une sortie centrale de type Y pour une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Deux canaux de liquide de refroidissement permettent un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir les pages 10 et 22 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
