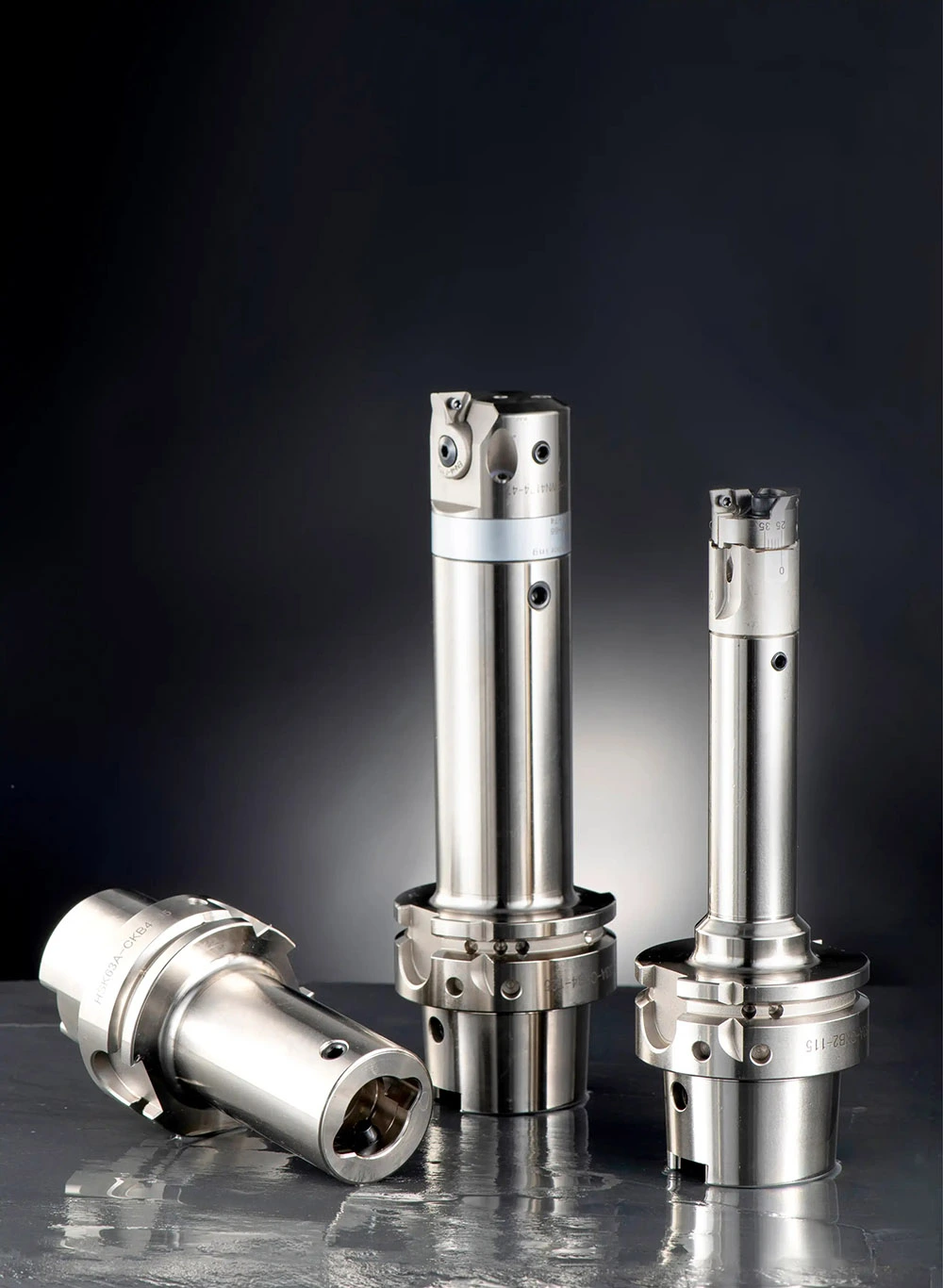

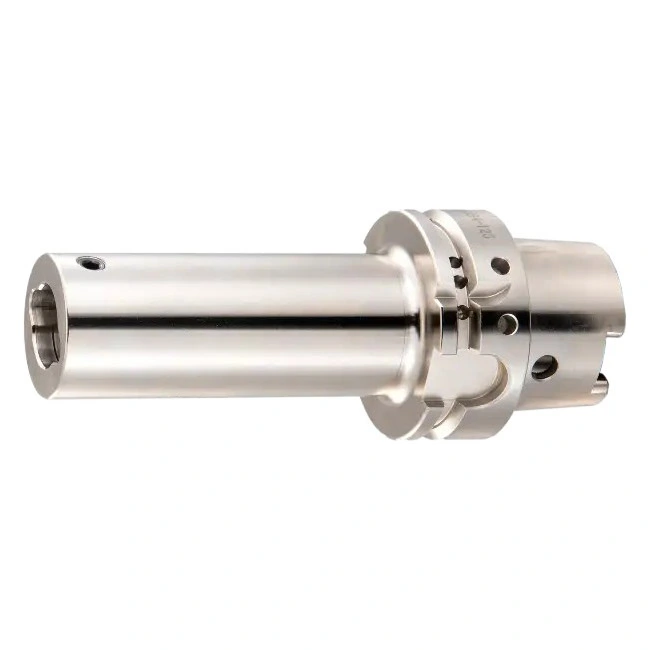

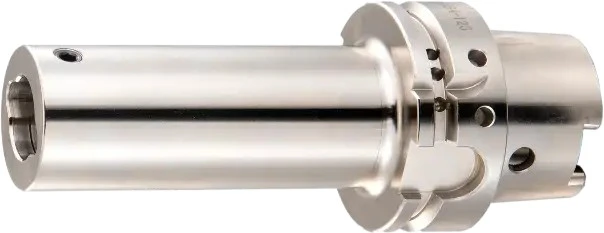

Titulaire HSK

Plage de diamètres : 19 mm – 63 mm (0,788” – 2,48”)
• Plage de longueur : 85 mm – 155 mm (3,346 po – 6,102 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface à tige creuse permet un contact simultané avec le cône et la face pour une rigidité accrue
• Faux-rond maximum : 0,005 mm
• Tolérance d'alésage H5
• Équilibré sur G6.3 à 15 000 tr/min
• Équilibrage G2.5 en option disponible pour les applications à vitesse plus élevée
• Compatible avec les outils à queue plate droite et inclinée conformes à la norme DIN 1835-B
• Voir page 110 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

Dimensions et spécifications techniques

17 configurations disponibles

Diamètre du trou (mm)	Diamètre du siège (mm)	Longueur du siège (mm)	Longueur de la pointe (mm)	Masse (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
