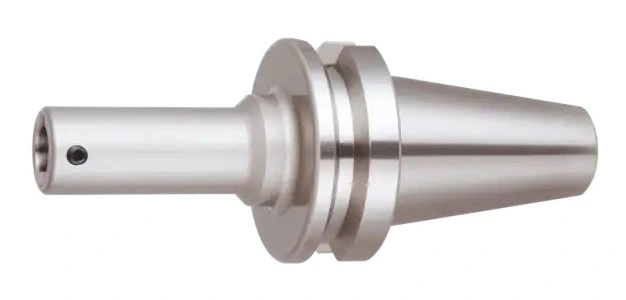

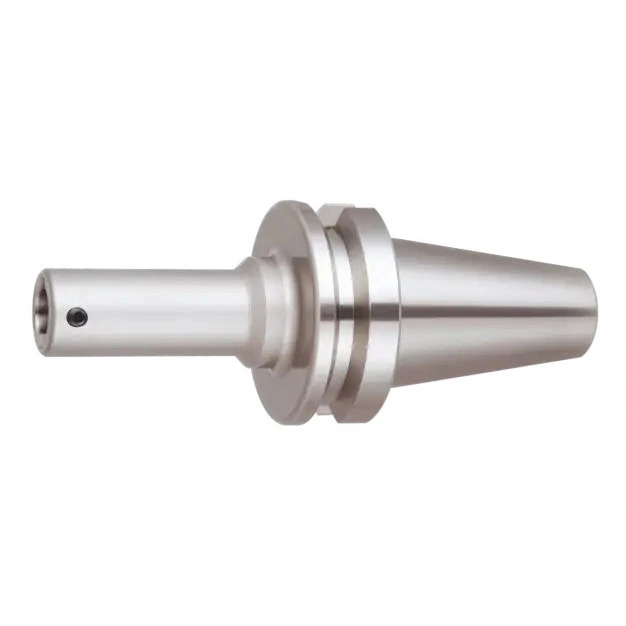

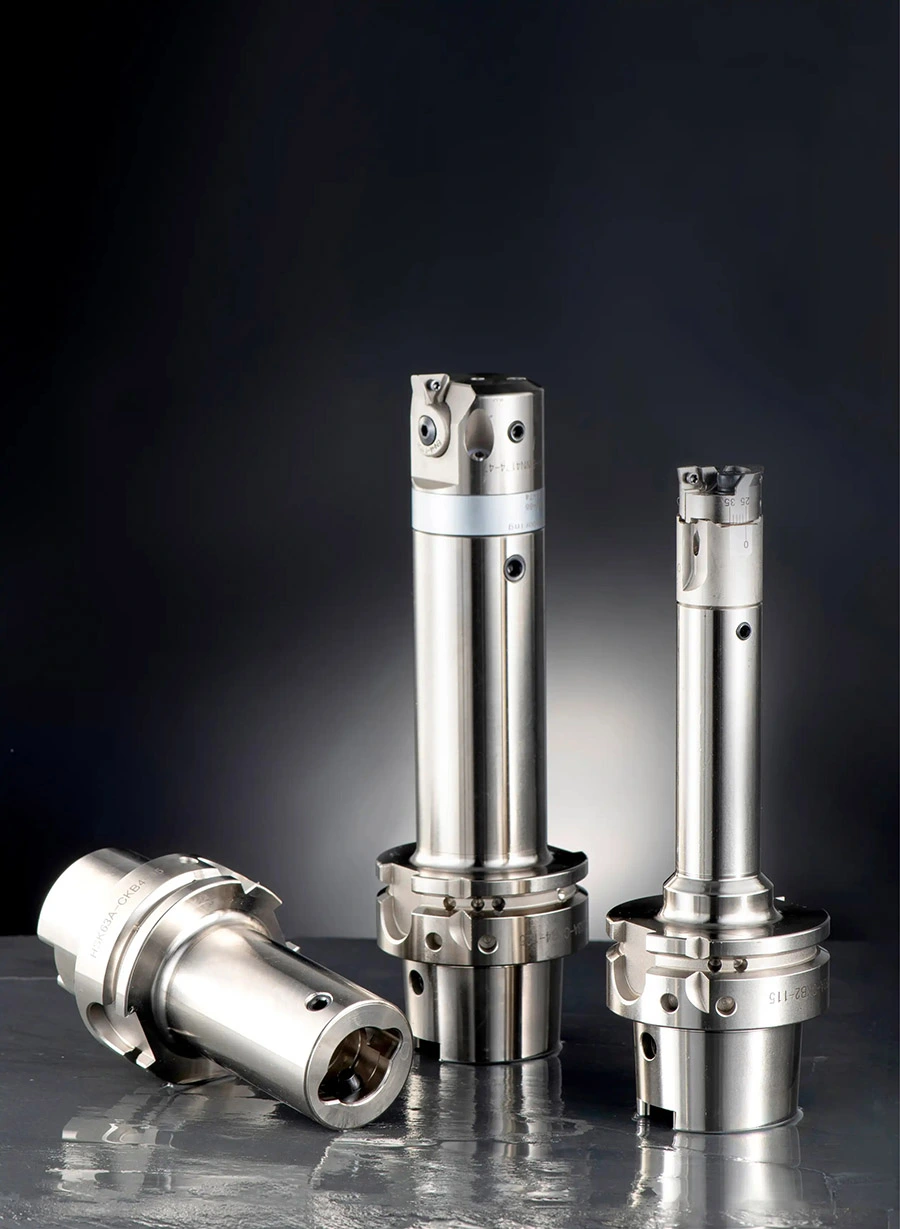

Titulaire du CKB

Plage de diamètres : 19 mm – 63 mm (0,748” – 2,48”)
• Plage de longueur : 80 mm à 285 mm (3,15 po à 11,22 po)
• Matériau : Acier H13

Caractéristiques et avantages

• L'interface modulaire fournit une connexion rigide entre la broche et l'outil de coupe
• L'interface de précision garantit un positionnement précis et un serrage fiable
• Disponible en type A et type B

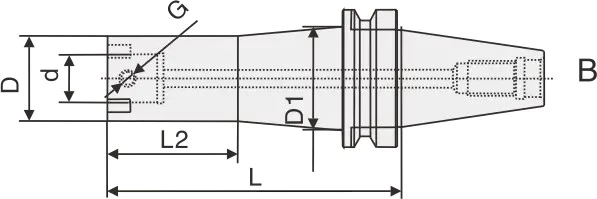

• Le type B présente une base de serrage plus épaisse pour une rigidité et une résistance aux vibrations accrues.
• Voir page 111 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

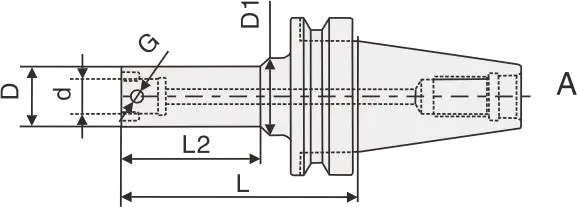

Dimensions et spécifications techniques

49 configurations disponibles

Diamètre du trou (mm)	Diamètre du siège (mm)	Longueur du siège (mm)	Filetage de connexion (G)	Longueur de la pointe (mm)	Masse (kg)
11	19	80	M4 × 0,5	46	0.75
14	24	80	M5×0,5	46	0.83
18	31	80	M6 × 0,75	58	0.91
22	39	80	M8 × 0,75	58	1.02
28	49	65	M10×1	42	1.45
11	19	85	M4 × 0,5	49	1.21
11	19	115	M4 × 0,5	79	1.21
14	24	85	M5×0,5	49	1.21
14	24	115	M5×0,5	79	1.27
14	24	145	M5×0,5	105	1.3
18	31	95	M6 × 0,75	68	1.32
18	31	125	M6 × 0,75	80	1.46
18	31	155	M6 × 0,75	85	1.62
18	31	185	M6 × 0,75	115	1.75
22	39	95	M8 × 0,75	68	1.54
22	39	125	M8 × 0,75	98	1.86
22	39	155	M8 × 0,75	128	2.15
22	39	185	M8 × 0,75	120	2.42
28	49	95	M10×1	68	1.81
28	49	125	M10×1	98	2.35
28	49	155	M10×1	128	2.75
28	49	185	M10×1	155	3.05
28	49	215	M10×1	180	3.3
36	63	65	M12×1	43	2.2
36	63	95	M12×1	68	2.75
36	63	125	M12×1	98	3.2
36	63	155	M12×1	128	3.4
36	63	185	M12×1	158	3.6
36	63	215	M12×1	188	3.8
11	19	125	M4 × 0,5	67	3.93
11	19	165	M4 × 0,5	75	4.05
14	24	125	M5×0,5	67	4.08
14	24	165	M5×0,5	75	4.2
18	31	125	M6 × 0,75	75	4.1
18	31	165	M6 × 0,75	90	4.35
18	31	205	M6 × 0,75	130	4.7
22	39	125	M8 × 0,75	82	4.35
22	39	165	M8 × 0,75	95	4.7
22	39	205	M8 × 0,75	110	5.02
22	39	245	M8 × 0,75	150	5.3
28	49	125	M10×1	82	4.75
28	49	165	M10×1	95	5.2
28	49	205	M10×1	110	5.53
28	49	245	M10×1	150	5.95
36	63	125	M12×1	87	5.15
36	63	165	M12×1	127	6.1
36	63	205	M12×1	165	7.4
36	63	245	M12×1	150	7.75
36	63	285	M12×1	185	8.1
