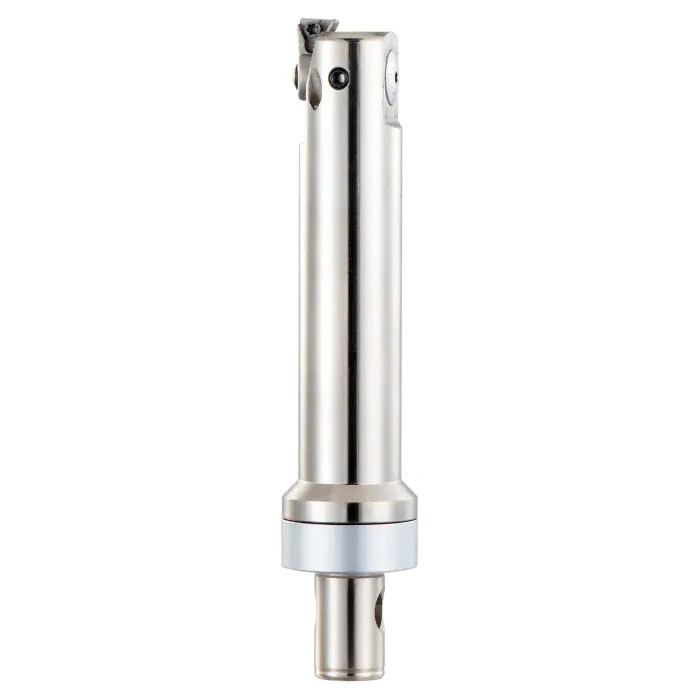

Tête d'alésage de finition ABS EWN

Plage de diamètres : 20 mm à 150 mm (0,787 " à 5,906 ")
• Plage de longueur : 35,5 mm – 101 mm (1,398 po – 3,976 po)
• Matériau : Acier H13

Caractéristiques et avantages

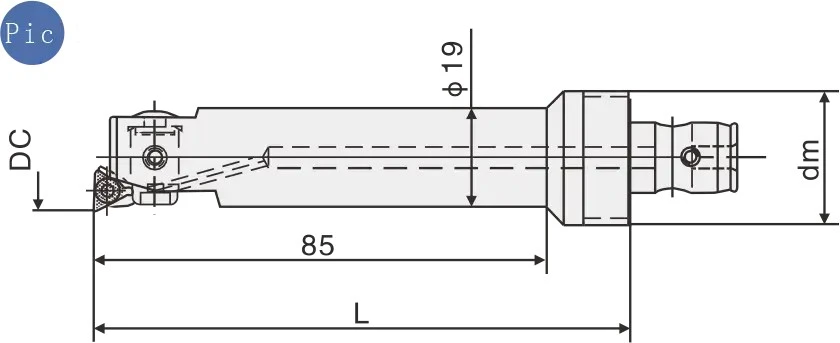

• Longueur de coupe de 85 mm
• Réglage précis du vernier avec 0,01 mm par division
• Alimentation en liquide de refroidissement
• Capacité d'alésage standard

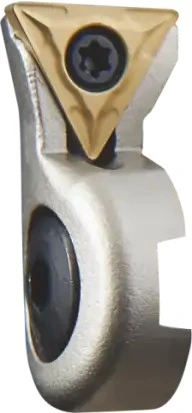

• Fourni avec porte-insert ENH3-1
• Voir page 102 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Description du produit

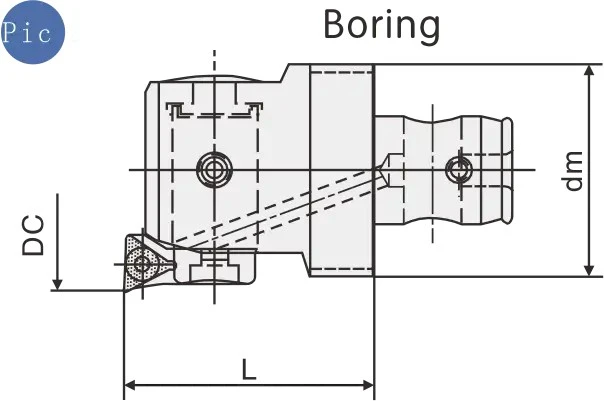

Dimensions et spécifications techniques

6 configurations disponibles

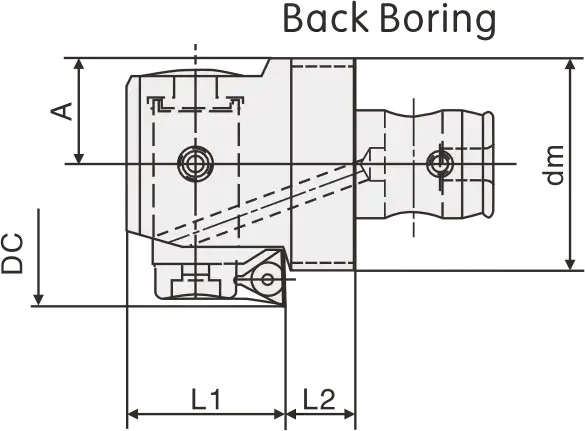

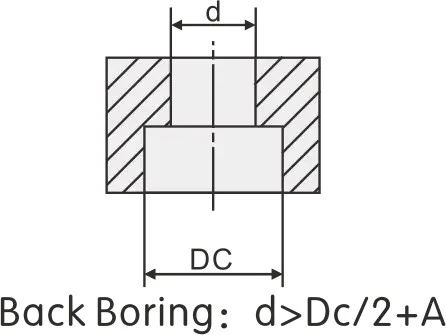

Diamètre de coupe (mm)	Diamètre de maintien (mm)	Longueur (mm)	Insérer	Bloc de coupe	Vis du bloc de coupe	Masse (kg)	Clé pour bloc de coupe	Diamètre de coupe du contre-alésage (mm)	Profondeur de contre-alésage (extérieur L1) (mm)	Profondeur de contre-alésage (intérieur L2) (mm)	Rayon intérieur (A) (mm)
20-26	25	101	TP..0802..	ENH1-1	M2×5	0.13	T6	30-31	20	10	10
26-33	25	35.5	TP..0802..	ENH2-1	M2×5	0.16	T6	36-40	22	10	12.5
33-42	32	40	TP..0802..	ENH3-1	M2×5	0.27	T6	46-51	25	9	16
41-54	40	47	TC..1102..	ENH4-1	M2,5 × 6	0.47	T8	53-63	30	13	20
53-70	50	57	TP..1103..	ENH5-1	M3×8	1.32	T10	62-70	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5 × 6	1.78	T8	80-100	45	23	32.5
