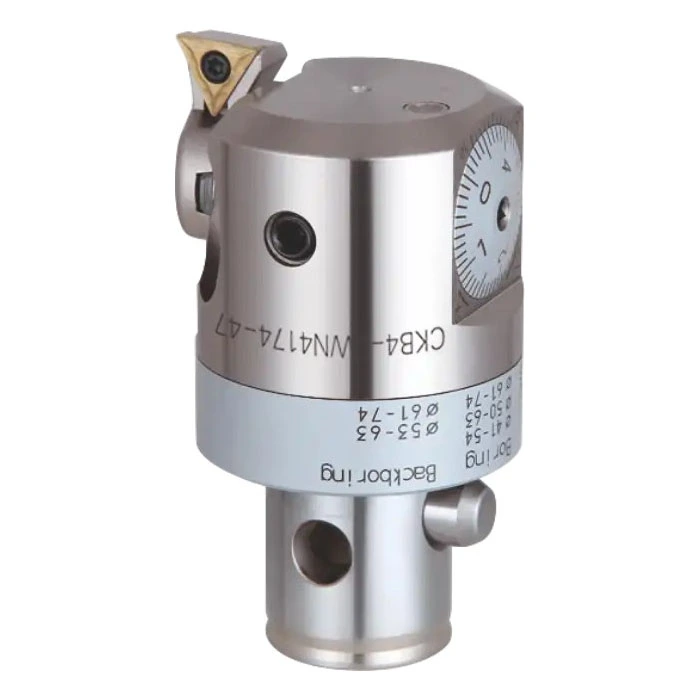

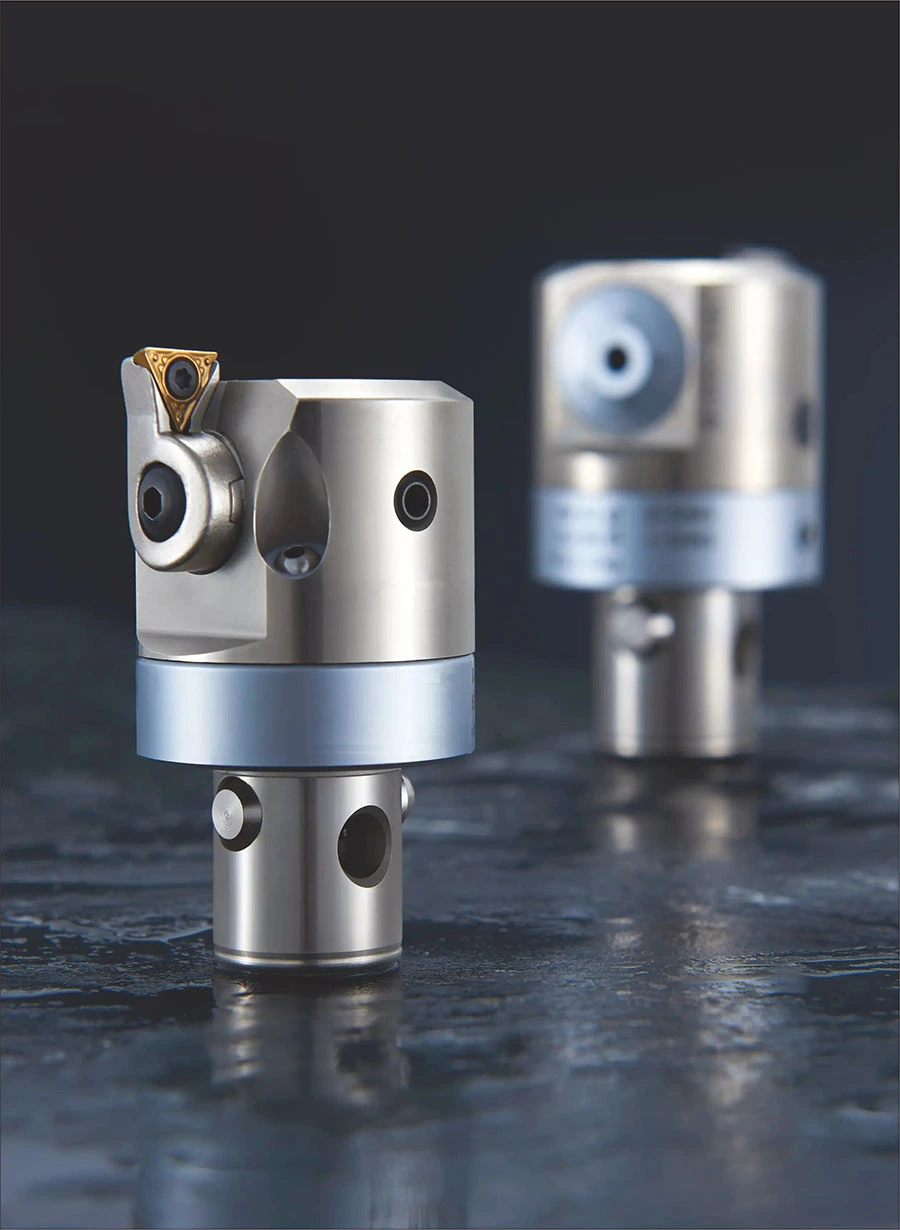

Tête d'alésage de précision EWN

Plage de diamètres : 20 mm – 203 mm (0,787” – 7,992”)
• Plage de longueur : 32,5 mm – 71 mm (1,28 po – 2,795 po)
• Matériau : Acier H13

Caractéristiques et avantages

• Réglage précis du vernier avec 0,01 mm par division
• Vitesse de coupe maximale : 1200 m/min
• Conception prééquilibrée pour l'usinage à grande vitesse
• Alimentation en liquide de refroidissement
• Capacité d'alésage standard

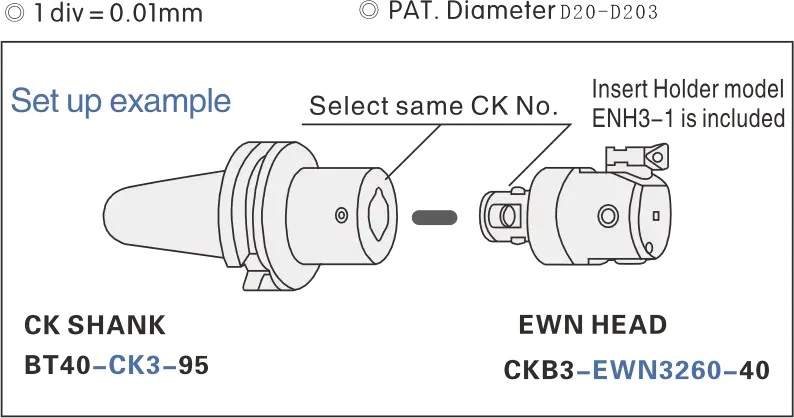

• Fourni avec porte-insert ENH3-1
• Voir page 101 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Description du produit

Dimensions et spécifications techniques

7 configurations disponibles

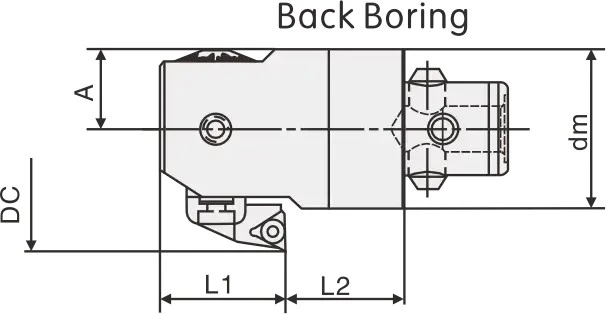

Diamètre de coupe (mm)	Diamètre de maintien (mm)	Longueur (mm)	Insérer	Bloc de coupe	Vis du bloc de coupe	Masse (kg)	Clé pour bloc de coupe	Diamètre de coupe du contre-alésage (mm)	Profondeur de contre-alésage (extérieur L1) (mm)	Profondeur de contre-alésage (intérieur L2) (mm)	Rayon intérieur (A) (mm)
20-26	19	32.5	TP..0802..	ENH1-1	M2,2 × 5	0.09	T7	30-31	20	10	10
25-33	24	35.5	TP..0802..	ENH2-1	M2,2 × 5	0.15	T7	38-41	22	10	12.5
32-42	31	40	TP..0802..	ENH3-1	M2,2 × 5	0.25	T7	48-52	25	9	16
41-54	39	47	TC..1102..	ENH4-1	M2,5 × 6	0.43	T8	59-67	30	13	20
53-70	49	57	TP..1103..	ENH5-1	M3×7	1.25	T8	61-73	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5 × 6	1.78	T8	77-98	45	23	32.5
100-153	63	71	TP..1103..	ENH6-1	M3×7	2.53	T8	107-155	45	23	45.5
