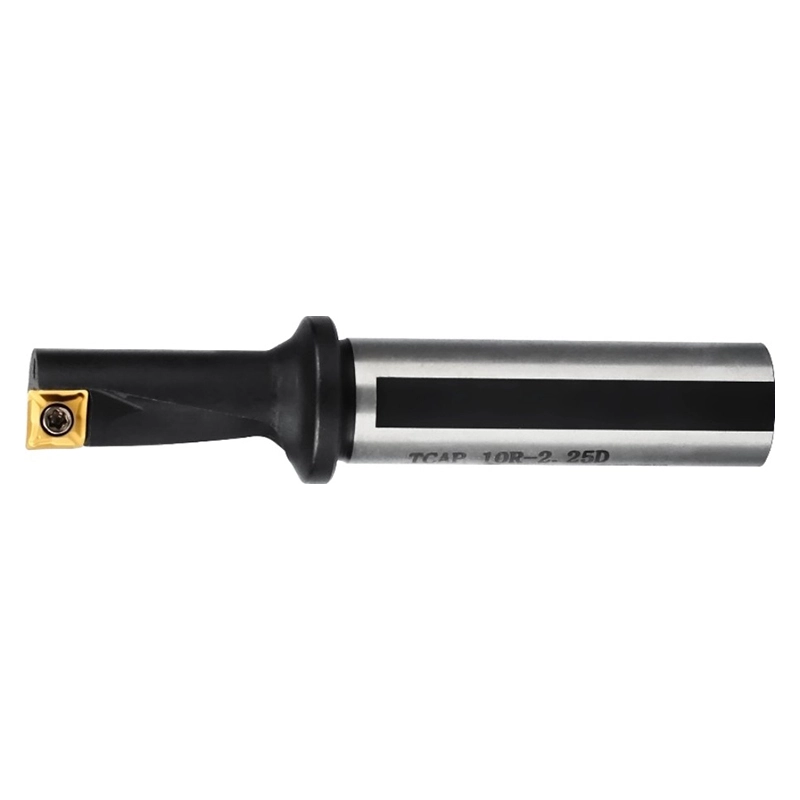

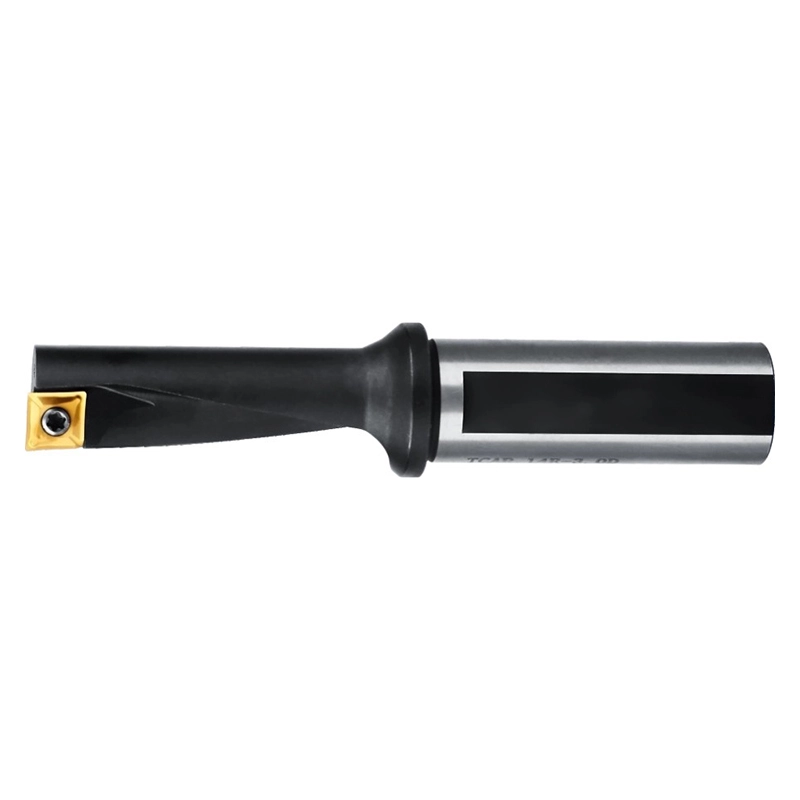

Foret TCAP U

Plage de diamètres : 8 mm à 32 mm (0,315 " à 1,26 ")
• Plage de longueur : 2,25XD – 3XD
• Uniquement disponible en acier H13 pour un usinage de haute précision

Caractéristiques et avantages

• Doté d'un insert XCMT unique pour les petits diamètres et une maintenance réduite
• La sortie centrale de type Y permet une évacuation efficace des copeaux
• Les plaquettes en carbure indexables permettent une polyvalence dans les matériaux de pièce à usiner jusqu'à l'acier de qualité P.
• Conçu pour le perçage de trous droits, de surfaces inclinées, de trous semi-cylindriques, préfabriqués, de trous sécants, d'alésage, de tournage externe et de surfaces d'entrée brutes moulées, forgées ou soudées.
• Un canal de liquide de refroidissement permet un débit accru, améliorant ainsi les taux d'enlèvement de métal, la durée de vie de l'outil et la productivité globale.
• Le corps de foret à haute rigidité minimise les vibrations et le bruit, offrant une précision de taille de trou exceptionnelle et une qualité de trou supérieure.
• Voir page 29 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Description du produit

Dimensions et spécifications techniques

32 configurations disponibles

Diamètre de coupe (mm)	Diamètre de maintien (mm)	Longueur totale (mm)	Longueur de coupe (mm)	Longueur de maintien (mm)	Longueur XD	Insertion applicable
8	12	64.5	17.5	42	2.25	XCMT040104-R
8	12	64.5	17.5	42	2.25	XCMT040104-L
10	12	70.5	22.5	42	2.25	XCMT050204
10	12	70.5	22.5	42	2.25	XCMT050204
12	16	79	27	45	2.25	XCMT060204
12	16	79	27	45	2.25	XCMT060204
14	16	85	32	45	2.25	XCMT070304
14	16	85	32	45	2.25	XCMT070304
16	20	96	36	50	2.25	XCMT080304
16	20	96	36	50	2.25	XCMT080304
20	25	113	45	56	2.25	XCMT10T304
20	25	113	45	56	2.25	XCMT10T304
25	32	130	57	60	2.25	XCMT130404
25	32	130	57	60	2.25	XCMT130404
32	32	145	72	60	2.25	XCMT170508
32	32	145	72	60	2.25	XCMT170508
8	12	72.5	24	42	3	XCMT040104-R
8	12	72.5	24	42	3	XCMT040104-L
10	12	79	30	42	3	XCMT050204
10	12	79	30	42	3	XCMT050204
12	16	89	37	45	3	XCMT060204
12	16	89	37	45	3	XCMT060204
14	16	95	42	45	3	XCMT070304
14	16	95	42	45	3	XCMT070304
16	20	108	48	50	3	XCMT080304
16	20	108	48	50	3	XCMT080304
20	25	128	60	56	3	XCMT10T304
20	25	128	60	56	3	XCMT10T304
25	32	148	75	60	3	XCMT130404
25	32	148	75	60	3	XCMT130404
32	32	169	96	60	3	XCMT170508
32	32	169	96	60	3	XCMT170508
