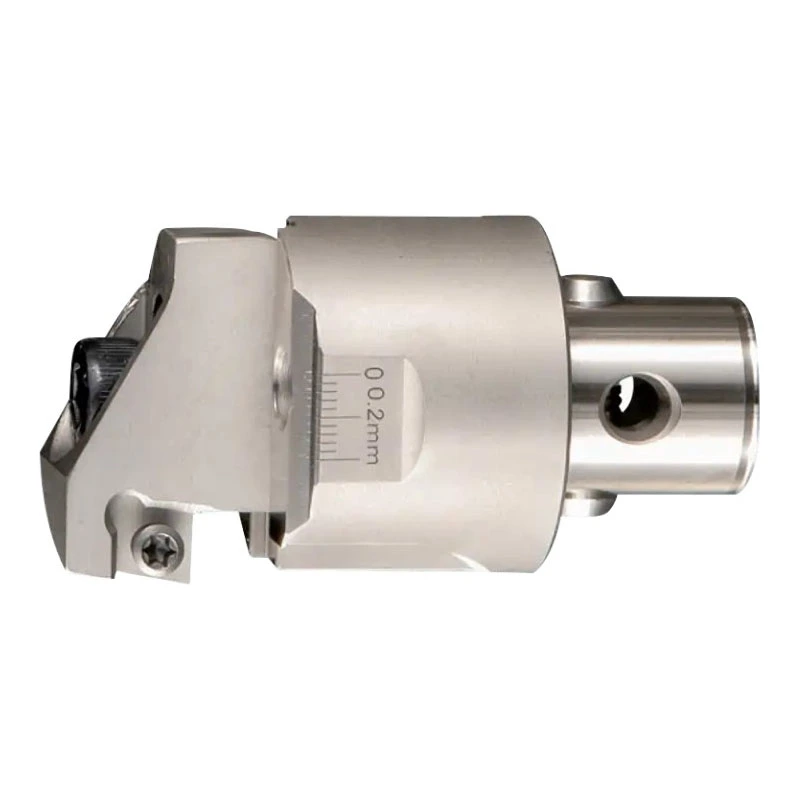

Système de contre-alésage modulaire
Plage de diamètres : 30 mm – 160 mm (1,181 ” – 6,299”)
• Plage de longueur : 29 mm à 56 mm (1,142 po à 2,205 po)
• Matériau : Acier H13
Caractéristiques et avantages
• Les têtes modulaires interchangeables réduisent les stocks d'outillage
• Le réglage précis des vis permet un réglage précis du diamètre
• La construction modulaire minimise les vibrations et la déflexion
• Prend en charge l'alésage arrière
• Voir page 112 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
envoyer une demande
Description du produit

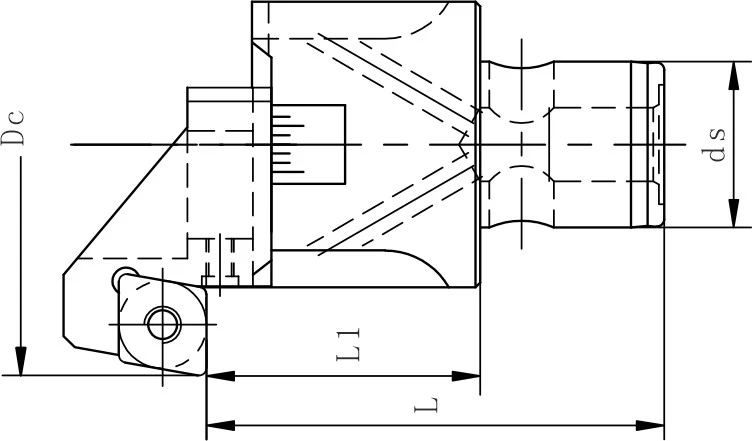

Dimensions et spécifications techniques
7 configurations disponibles
| Diamètre de coupe (mm) | Diamètre de maintien (mm) | Longueur (mm) | Insérer | Insérer la vis | Insérer la clé | Masse (kg) | Profondeur de coupe (mm) |
|---|---|---|---|---|---|---|---|
| 30-38 | 14 | 65 | CC..0602.. | M2,5*6,5 | T8 | 0.049 | 29 |
| 37-47 | 18 | 50 | CC..09T3.. | M4*10 | T15 | 0.098 | 30 |
| 46-60 | 22 | 55 | CC..09T3.. | M4*10 | T15 | 0.161 | 36 |
| 60-81 | 28 | 65 | CC..1204.. | M5*13 | T20 | 0.301 | 41 |
| 79-101 | 36 | 70 | CC..1204.. | M5*13 | T20 | 0.574 | 56 |
| 99-130 | 36 | 75 | CC..1204.. | M5*13 | T20 | 1.225 | 56 |
| 129-160 | 36 | 75 | CC..1204.. | M5*13 | T20 | 1.575 | 56 |
