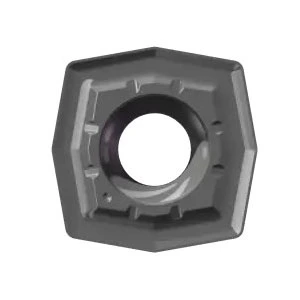

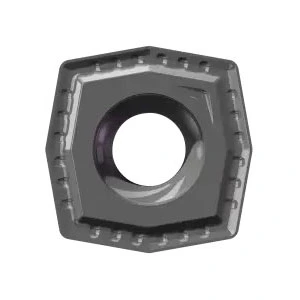

Inserts en carbure XOMT
Plage de diamètres : 4,9 mm – 15,9 mm (0,193” – 0,626”)
• Plage de longueur : 2,42 mm – 5,04 mm (0,095 po – 0,198 po)
• Matériau : Carbure
Caractéristiques et avantages
• Compatible avec les systèmes de forage XO
• Géométrie carrée avec points centraux surélevés
• Conçu pour être utilisé comme insert central avec le SPMT comme homologue périphérique
• Initie la coupe et favorise la formation stable de copeaux
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
envoyer une demande
Description du produit
Dimensions et spécifications techniques
8 configurations disponibles
| Insérer le diamètre. (CI) (mm) | Épaisseur (s) (mm) | Diamètre du trou. (d) (mm) | Pointe du bord (r) (mm) | Diamètre du foret en U (mm) |
|---|---|---|---|---|
| 4.9 | 2.42 | 2.35 | 0.4 | 12-14 |
| 5.4 | 2.4 | 2.4 | 0.4 | 14-16 |
| 6.6 | 2.5 | 2.7 | 0.4 | 17-19 |
| 7.8 | 2.9 | 2.95 | 0.5 | 20-23 |
| 9.6 | 3.3 | 3.5 | 0.5 | 24-29 |
| 11.4 | 4 | 4.1 | 0.6 | 30-35 |
| 13.6 | 4.5 | 4.6 | 0.6 | — |
| 15.9 | 5.04 | 5.65 | 0.8 | — |
