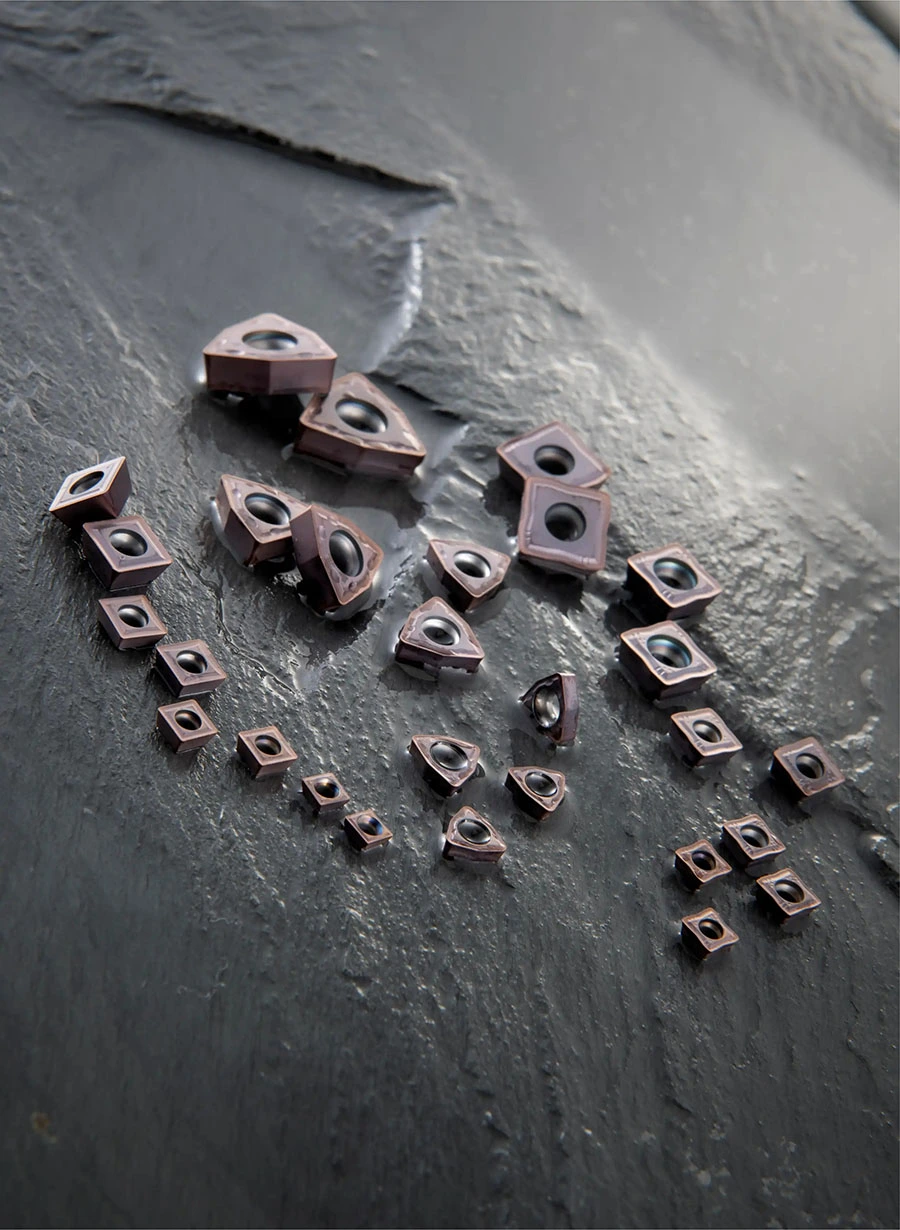

Inserts en carbure XCMT

Plage de diamètres : 4,40 mm – 17,40 mm (0,173 ” – 0,685 ”)
• Plage d'épaisseur : 1,70 mm – 5,56 mm (0,067 po – 0,219 po)
• Matériau : Carbure

Caractéristiques et avantages

• Conçu pour être utilisé comme insert unique dans les systèmes de forage TCAP
• Géométrie rhombique de 86° avec un angle de dépouille de 7°
• Fournit un équilibre entre résistance des bords, dégagement et stabilité de coupe.
• Voir page 93 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées

envoyer une demande

Description du produit

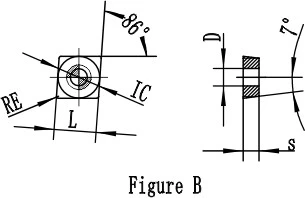

Dimensions et spécifications techniques

11 configurations disponibles

Longueur du bord (L) (mm)	Insérer le diamètre. (CI) (mm)	Épaisseur (s) (mm)	Diamètre du trou. (d) (mm)	Pointe du bord (r) (mm)	Diamètre du foret en U (mm)
6.4	4.4	1.7	2.1	0.4	TCAP 08R
6.4	4.4	1.7	2.1	0.4	TCAP 08L
5.6	5.6	2.1	2.3	0.4	TCAP10R
6.4	6.4	2.38	2.6	0.4	TCAP12R
7.5	7.5	3.18	2.8	0.4	TCAP14R
8.4	8.4	3.18	3.4	0.4	TCAP16R
10.5	10.5	3.97	4.2	0.4	TCAP20R
10.5	10.5	3.97	4.2	0.8	TCAP20R
13.4	13.4	4.76	5.2	0.4	TCAP25R
13.4	13.4	4.76	5.2	0.8	TCAP25R
17.4	17.4	5.56	5.2	0.8	TCAP32R
