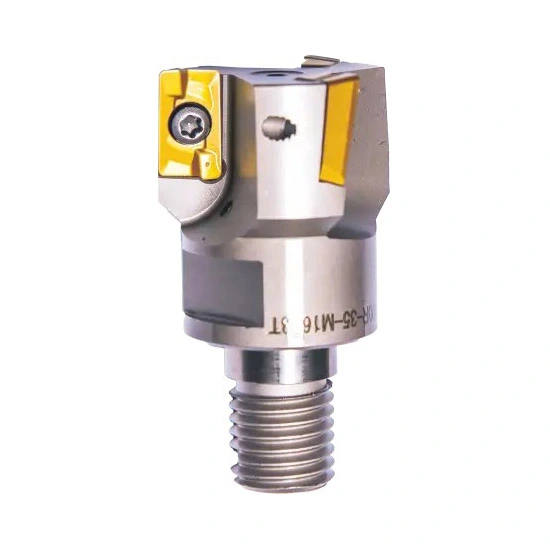

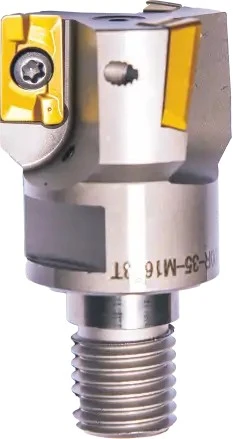

Fraise modulaire
Plage de diamètres : 16 mm – 35 mm (0,63” – 1,378”)
• Plage de longueur : 25 mm à 43 mm (0,984 po à 1,693 po)
• Matériau : Acier H13
Caractéristiques et avantages
• Peut accueillir 3 plaquettes carbure indexables de type APMT
• Convient aux opérations de surfaçage et de fraisage général
• Se monte directement sur le support CKB
• La conception modulaire permet une conversion rapide entre les opérations d'alésage et de fraisage
• Voir page 116 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
envoyer une demande
Description du produit

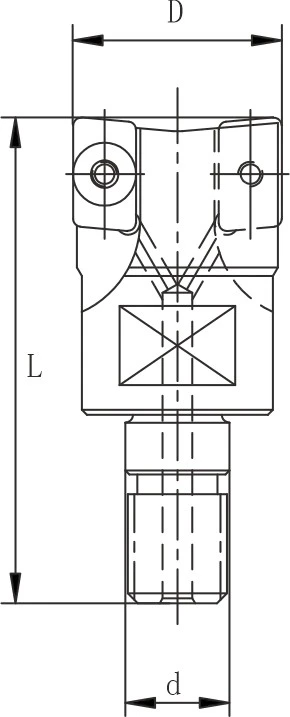

Dimensions et spécifications techniques
23 configurations disponibles
| Diamètre de coupe (mm) | Diamètre de la pièce (mm) | Longueur (mm) | Insérer | Dents | Vis | Masse (kg) |
|---|---|---|---|---|---|---|
| 16 | 8.5 | 25 | APMT1135 | 2 | M8 | 0.05 |
| 17 | 8.5 | 25 | APMT1135 | 2 | M8 | 0.05 |
| 20 | 10.5 | 30 | APMT1135 | 2 | M10 | 0.07 |
| 20 | 10.5 | 30 | APMT1135 | 3 | M10 | 0.07 |
| 21 | 10.5 | 30 | APMT1135 | 2 | M10 | 0.07 |
| 21 | 10.5 | 30 | APMT1135 | 3 | M10 | 0.07 |
| 22 | 10.5 | 30 | APMT1135 | 3 | M10 | 0.09 |
| 25 | 12.5 | 35 | APMT1135 | 3 | M12 | 0.12 |
| 26 | 12.5 | 35 | APMT1135 | 3 | M12 | 0.12 |
| 32 | 17 | 43 | APMT1135 | 4 | M16 | 0.24 |
| 32 | 17 | 43 | APMT1135 | 5 | M16 | 0.23 |
| 33 | 17 | 43 | APMT1135 | 4 | M16 | 0.25 |
| 33 | 17 | 43 | APMT1135 | 5 | M16 | 0.24 |
| 35 | 17 | 43 | APMT1135 | 4 | M16 | 0.31 |
| 35 | 17 | 43 | APMT1135 | 5 | M16 | 0.31 |
| 36 | 17 | 43 | APMT1135 | 5 | M16 | 0.32 |
| 25 | 12.5 | 38 | APMT1604 | 2 | M12 | 0.13 |
| 26 | 12.5 | 38 | APMT1604 | 2 | M12 | 0.14 |
| 32 | 17 | 43 | APMT1604 | 2 | M16 | 0.26 |
| 32 | 17 | 43 | APMT1604 | 3 | M16 | 0.25 |
| 33 | 17 | 43 | APMT1604 | 2 | M16 | 0.27 |
| 33 | 17 | 43 | APMT1604 | 3 | M16 | 0.27 |
| 35 | 17 | 43 | APMT1604 | 3 | M16 | 0.3 |
