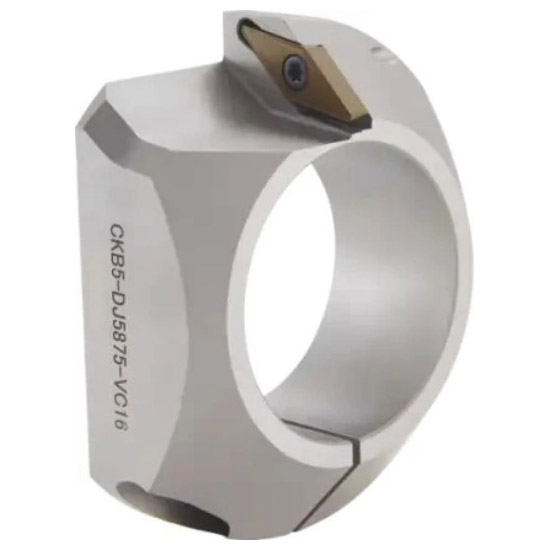

Outil de chanfreinage avec insert indexable
Plage de diamètres : 22 mm – 100 mm (0,866” – 3,937”)
• Plage de longueur : 20 mm à 30 mm (0,787 po à 1,181 po)
• Matériau : Acier H13
Caractéristiques et avantages
• Disponible avec des angles de chanfrein de 30° ou 45°
• Plaquette en carbure indexable de type VCMT en forme de diamant
• Se monte directement sur le support CKB

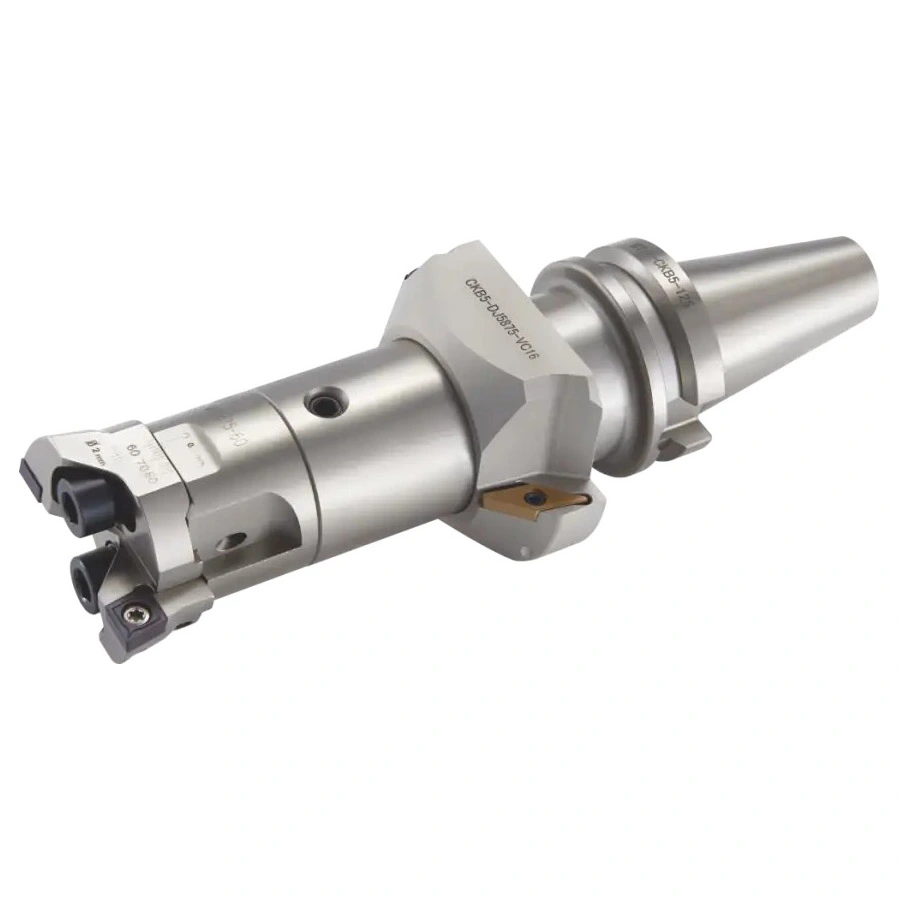

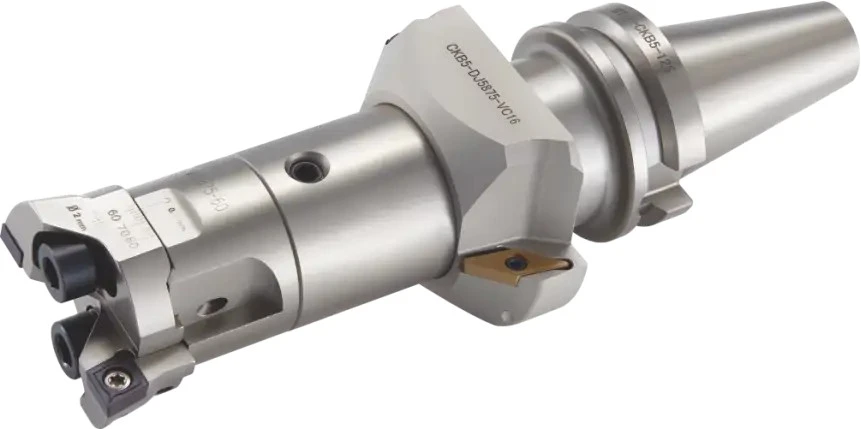

• Compatible avec les têtes d'alésage ébauche CKB pour les opérations combinées d'alésage et de chanfreinage
• Voir page 115 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
envoyer une demande
Description du produit

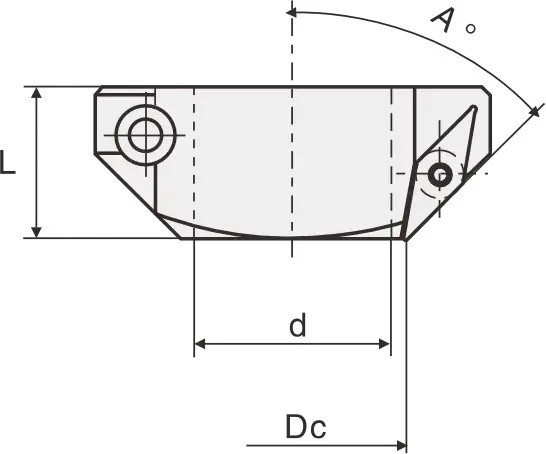

Dimensions et spécifications techniques
14 configurations disponibles
| Diamètre de coupe (mm) | Diamètre de la pièce (mm) | Longueur (mm) | Insérer | Angle (degrés) |
|---|---|---|---|---|
| 22-28 | 19 | 20 | VCMT110304 | 45 |
| 24-30 | 19 | 20 | VCMT110304 | 30 |
| 27-35 | 24 | 20 | VCMT110304 | 45 |
| 29-37 | 24 | 20 | VCMT110304 | 30 |
| 30-38 | 24 | 20 | VCMT110304 | 45 |
| 32-40 | 24 | 20 | VCMT110304 | 30 |
| 39-49 | 31 | 20 | VCMT110304 | 45 |
| 41-51 | 31 | 20 | VCMT110304 | 30 |
| 48-61 | 39 | 30 | VCMT160408 | 45 |
| 50-63 | 39 | 30 | VCMT160408 | 30 |
| 60-77 | 49 | 30 | VCMT160408 | 45 |
| 62-79 | 49 | 30 | VCMT160408 | 30 |
| 76-98 | 63 | 30 | VCMT160408 | 45 |
| 78-100 | 63 | 30 | VCMT160408 | 30 |
