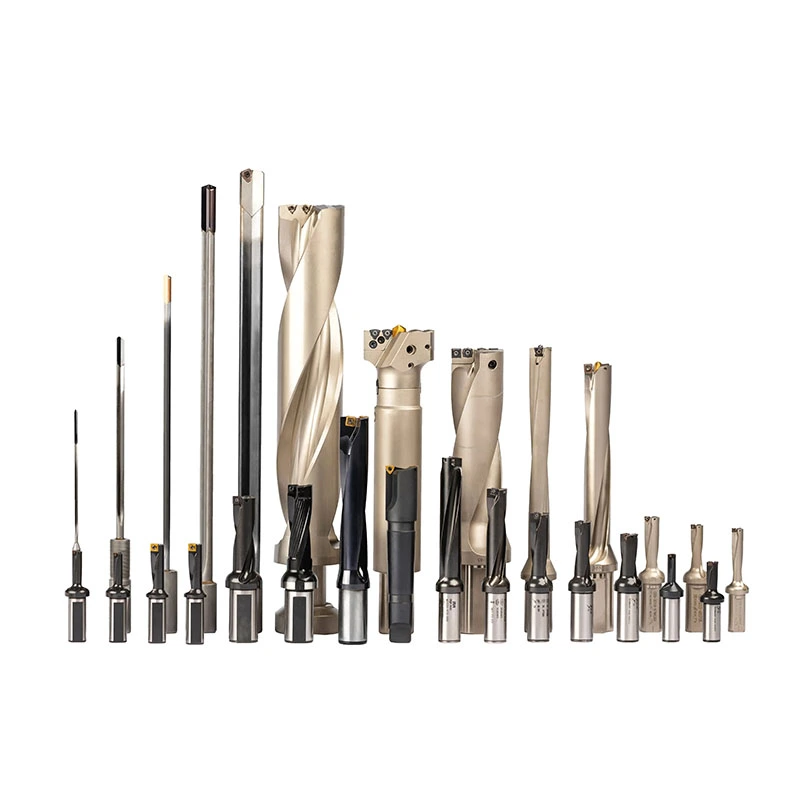

Foret à pistolet brasé
Plage de diamètres : 3 mm – 32 mm (0,119 ” – 0,473”)
• Plage de longueur : 235 mm – 1 800 mm (9,252 po – 70,866 po)
• Matériau : Carbure
Caractéristiques et avantages
• Pointe de forage en carbure brasée en permanence sur un tube de forage traité thermiquement et une tige en acier rectifiée avec précision.
• La construction brasée en une seule pièce fournit un ensemble de perçage rigide
• Disponible avec différentes qualités de carbure et revêtements résistants à l'usure

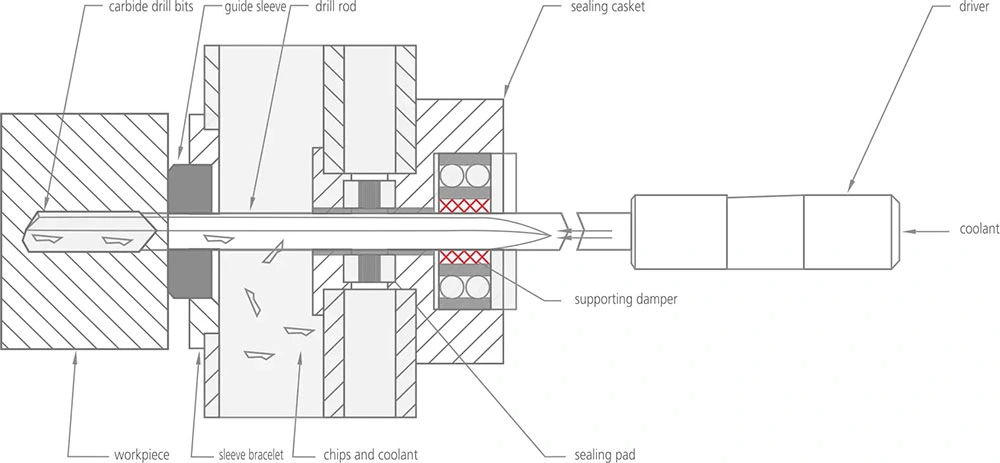

• Convient au perçage de trous profonds dans l'acier, l'acier inoxydable, la fonte, l'aluminium et d'autres matériaux techniques
• Les patins de guidage rectifiés avec précision améliorent le guidage des trous
• Voir page 117 de notre catalogue sous l'onglet « Télécharger » pour les dimensions détaillées, les tolérances et les inserts applicables.
• Veuillez nous contacter pour toute demande de renseignements sur les prix ou les solutions personnalisées
envoyer une demande
Description du produit
Dimensions et spécifications techniques
87 configurations disponibles
| Diamètre (mm) | Longueur de la pièce de serrage (mm) | Longueur de la pièce de transition (mm) | Position fixe X (mm) | Spécification de vis M |
|---|---|---|---|---|
| 10 | 40 | — | 24 | — |
| 16 | 45 | 53 | 31 | — |
| 25 | 70 | 78 | 34 | — |
| 10 | 40 | 57 | 24 | — |
| 16 | 45 | 72 | 31 | — |
| 25 | 70 | 105 | 34 | — |
| 16 | 50 | 58 | 47.5 | — |
| 16 | 50 | 77 | 47.5 | — |
| 10 | — | 60 | — | M6x0,5 |
| 16 | — | 80 | — | M10x1 |
| 25 | — | 100 | — | M16x1,5 |
| 10 | 60 | 77 | — | M6x0,5 |
| 16 | 60 | 105 | — | M10x1 |
| 25 | 100 | 140 | — | M16x1,5 |
| 12.7 | — | 38.1 | 25.3 | — |
| 19.05 | — | 70 | 45 | — |
| 25.4 | — | 70 | 57.5 | — |
| 31.7 | — | 70 | 57.5 | — |
| 38.1 | — | 70 | 57.5 | — |
| 19.05 | 70 | 97 | 45 | — |
| 25.4 | 70 | 100 | 57.5 | — |
| 31.7 | 70 | 111 | 57.5 | — |
| 10 | 60 | 68 | 35 | M6x0,5 |
| 16 | 80 | 90 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 16 | 80 | 80 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 10 | 40 | 40 | 28 | — |
| 12 | 45 | 45 | 33 | — |
| 16 | 48 | 48 | 36 | — |
| 20 | 50 | 50 | 38 | — |
| 16 | — | 112 | 73 | TR16x1,5 |
| 20 | — | 126 | 82 | TR20x2 |
| 28 | — | 126 | 82 | TR28x2 |
| 36 | — | 162 | 109 | TR 36x2 |
| 16 | — | 40 | 28 | — |
| 25 | — | 50 | 35 | — |
| 35 | — | 60 | 40 | — |
| 16 | 40 | 67 | 28 | — |
| 25 | 50 | 77 | 35 | — |
| 35 | 60 | 100 | 40 | — |
| 10 | 40 | — | — | — |
| 12 | 45 | — | — | — |
| 16 | 48 | — | — | — |
| 20 | 50 | — | — | — |
| 25 | 56 | — | — | — |
| 32 | 60 | — | — | — |
| 40 | 70 | — | — | — |
| 10 | 40 | 57 | — | — |
| 12 | 45 | 62 | — | — |
| 16 | 48 | 75 | — | — |
| 20 | 50 | 77 | — | — |
| 25 | 56 | 86 | — | — |
| 32 | 60 | 100 | — | — |
| 40 | 70 | 110 | — | — |
| 10 | — | 40 | 23.5 | — |
| 12 | — | 45 | 26.5 | — |
| 16 | — | 48 | 29 | — |
| 20 | — | 50 | 30.5 | — |
| 25 | — | 56 | 38 | — |
| 32 | — | 60 | 43 | — |
| 40 | — | 70 | 47 | — |
| 10 | 40 | 57 | 23.5 | — |
| 12 | 45 | 62 | 26.5 | — |
| 16 | 48 | 75 | 29 | — |
| 20 | 50 | 77 | 30.5 | — |
| 25 | 56 | 86 | 38 | — |
| 32 | 60 | 100 | 43 | — |
| 40 | 70 | 110 | 47 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
| 25 | — | 56 | 44 | — |
| 32 | — | 60 | 48 | — |
| 40 | — | 70 | 66 | — |
| 10 | 40 | 57 | 28 | — |
| 12 | 45 | 62 | 33 | — |
| 16 | 48 | 75 | 36 | — |
| 20 | 50 | 77 | 38 | — |
| 25 | 56 | 86 | 44 | — |
| 32 | 60 | 100 | 48 | — |
| 40 | 70 | 110 | 66 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
